Outre les règles de combinaison de base de l'EN 1990, d'autres conditions de combinaison sont définies dans l'EN 1991-2 pour les actions sur les ponts routiers. RFEM et RSTAB permettent de générer automatiquement des combinaisons. Cette option peut être activée dans les données de base lors de la sélection de la norme EN 1990 + EN 1991-2. Les coefficients partiels de sécurité et les coefficients relatifs aux combinaisons en fonction de la catégorie d'action sont prédéfinis lors de la sélection de l'Annexe Nationale.

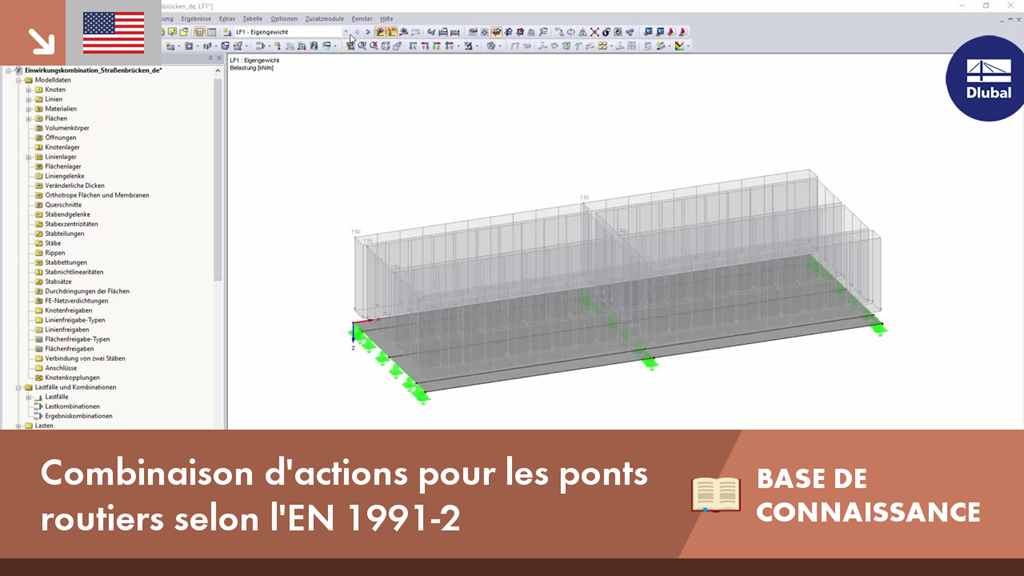

ko 001667 | Combinaison d'actions pour les ponts routiers selon l'EN 1991-2
- Plus d'informations sur la génération automatique de combinaisons dans RFEM
- Plus d'informations sur la génération automatique de combinaisons dans RSTAB
- Logiciel de calcul de structure pour les ponts
RF-MOVE/RSMOVE n'affiche pas de tableaux de résultats : les cas de charge générés et les charges qu'ils contiennent sont contrôlés dans RFEM/RSTAB. Les descriptions des différentes positions de charge mobiles sont générées à partir du numéro de pas de charge correspondant.
Les descriptions des cas de charge peuvent en outre être modifiées dans RFEM/RSTAB. Toutes les entrées tabulaires peuvent être exportées vers MS Excel.
Plusieurs cas de charge peuvent être créés en un clic. Les numéros des cas de charge et des combinaisons de résultats générés sont affichés à titre informatif.
Les ensembles de barres avec charges mobiles sont sélectionnés graphiquement dans le modèle RFEM/RSTAB. Vous pouvez appliquer plusieurs types de charges différentes sur un même ensemble de barres.
En précisant la première position de charge, vous pouvez afficher avec précision la charge entrant la poutre de la barre continue. De même, il est possible de préciser si une charge mobile peut se déplacer au-delà de l'extrémité de la barre continue (pont) ou non (rail de grue).
L'incrément des positions de charge individuelles est déterminé par le nombre de cas de charge générés pour RFEM/RSTAB. Vous pouvez également ajouter des charges à des cas de charge RFEM/RSTAB déjà existants afin d'éviter toute superposition supplémentaire. Plusieurs types de charges sont possibles, comme des charges concentrées, linéiques, trapézoïdales et autres.
Les charges peuvent être appliquées dans les directions locale ou globale. L'application peut se rapporter à la longueur réelle de barre ou à la projection dans une direction globale.
- Génération de 9 999 cas de charge au maximum à partir des positions d'une charge mobile
- Positions paramétrées pour différentes charges individuelles et uniformément distribuées
- Synthèse de plusieurs charges mobiles dans un cas de génération
- Possibilité d'ajouter des charges aux cas de charge RFEM/RSTAB déjà existants
- Génération d'une combinaison de résultats pour déterminer la position de charge la plus défavorable
- Possibilité d'enregistrer des images de charge pour les utiliser sur d'autres structures
