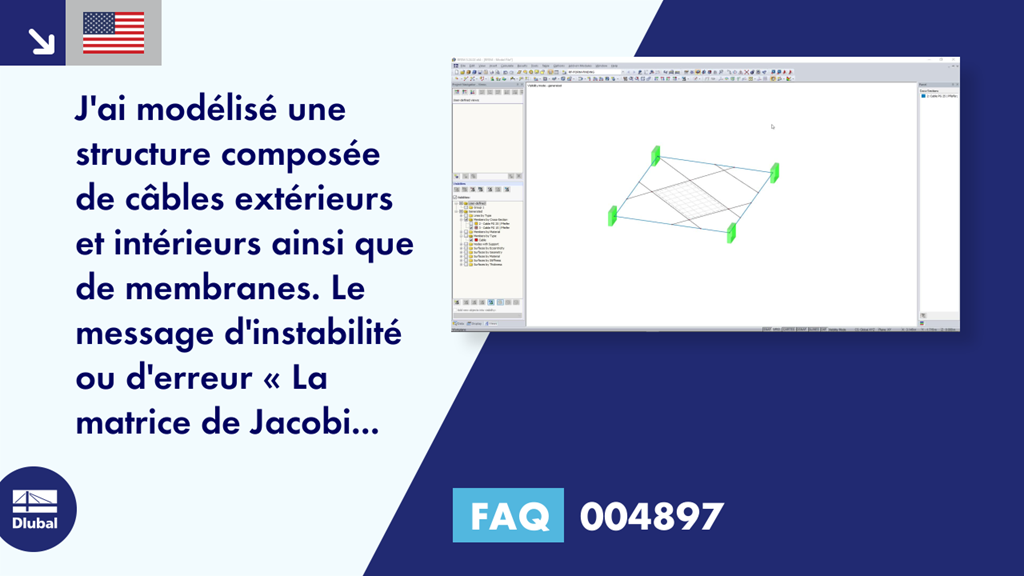

[FR] FAQ 004897 | J'ai modélisé une structure composée de câbles externes et internes ainsi que de membranes ...

Dans RFEM, il est possible de coupler des surfaces avec les types de rigidité « Membrane » et « Membrane orthotrope » avec les modèles de matériau « Isotrope élastique non linéaire 2D/3D » et « Isotrope plastique 2D/3D » (pour cela, le module additionnel RF-MAT NL est requis).

Cette fonctionnalité permet de simuler par exemple le comportement non linéaire d'un film ETFE.

• Recherche de forme pour :
  • Structures à membrane tendue et à câbles
  • Coques et éléments filaires en compression
  • Structures sollicitées en traction et en compression
• Considération des solides gazeux entre les surfaces
• Interaction avec la structure porteuse (calcul de la sous-structure selon diverses normes)
• Définition des membranes comme éléments 2D et des câbles comme éléments 1D
• Définition de différentes conditions de précontrainte des surfaces (membranes et coques)
• Définition des forces ou des exigences géométriques pour les barres (câbles et poutres)
• Considération de toutes les charges (poids propre, pression interne, etc.) dans la recherche de forme
• Définition des appuis temporaires pour la recherche de forme
• Recherche de forme préliminaire automatique des surfaces de membrane ({%/#/fr/support-et-formation/support/faq/003179 plus d'informations...]])
• Définition d'un matériau isotrope ou orthotrope pour le calcul de structure
• Définition de charges polygonales libres (en option)
• Transformation de la forme trouvée en éléments de surface NURBS
• Possibilité de recherche de forme combinée avec la recherche de forme préliminaire
• Affichage graphique de la nouvelle forme avec un code couleur pour les coordonnées et inclinaisons
• Documentation complète des notes de calcul intégralement des captures prédéfinies par l'utilisateur pour interprétation aisée des résultats
• Exportation du maillage EF sous forme de fichier DXF ou Excel

La recherche de forme permet d'obtenir une nouvelle forme avec les efforts internes correspondants. Les résultats habituels (déformations, efforts, les contraintes, etc.) peuvent être affichés dans le cas de RF-FORM-FINDING.

Cette forme précontrainte est disponible à l'état initial pour tous les autres cas de charge et combinaisons de charges dans le calcul de structure.

Pour faciliter la définition des cas de charge, vous pouvez utiliser la transformation NURBS (calcul des paramètres/recherche de forme). Cette fonction génère les surfaces et câbles d'origine dans la position trouvée après la recherche de forme.

Les charges libres peuvent être situées sur des parties sélectionnées de la structure à l'aide des points de grille des surfaces ou des nœuds de définition des surfaces NURBS.
