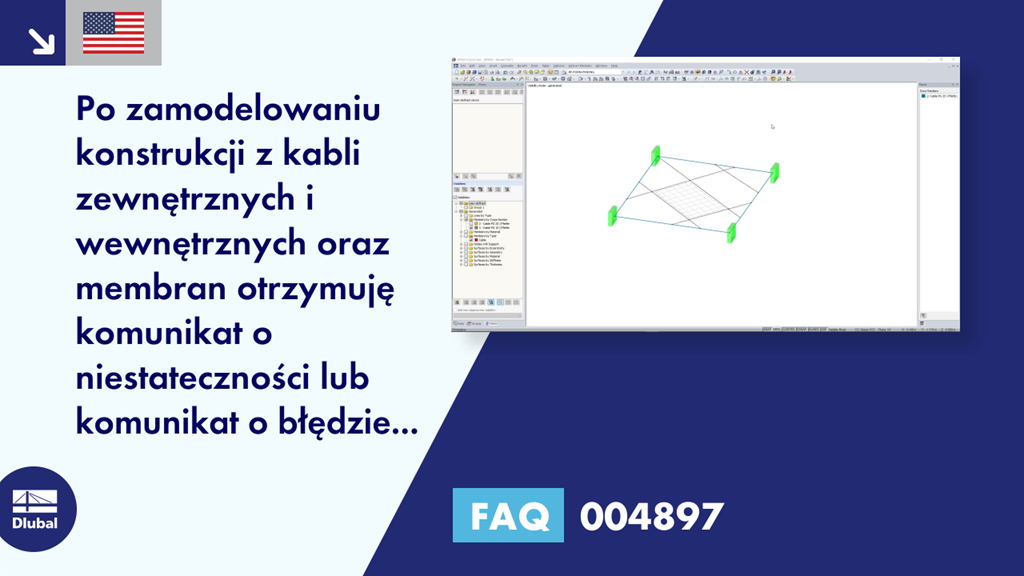

[EN] FAQ 004897 | Zamodelowałem konstrukcję wykonaną z kabli zewnętrznych i wewnętrznych oraz membran ...

FAQ|004897

Pytanie:
Po zamodelowaniu konstrukcji z zewnętrznych i wewnętrznych kabli oraz membran otrzymuję komunikat o niestateczności lub komunikat o błędzie "Macierz Jacobiego nie jest dodatnio określona" w module dodatkowym RF-FORM-FINDING. Co mam zrobić?

Odpowiedź:
RF‑FORM-FINDING wyświetla ten komunikat, ponieważ nie można znaleźć stabilnego kształtu konstrukcji kablowej i membranowej.

W przypadku konstrukcji składającej się z kabli zewnętrznych (głównych) i kabli wewnętrznych, zaleca się zdefiniować siłę w kablu w ramach parametrów kabla dla form-finding. Siła w zewnętrznych linach głównych powinna być większa niż siła w linach wewnętrznych.

Przykład
Średnia siła w kablu:

Główne kable: 20 kN
Kable wewnętrzne: 5 kN

Ustawienia można dokonać w oknie dialogowym "Edytować parametry dla pręta typu 'Kabel'"; patrz ilustracja.
