Vous pouvez utiliser le programme autonome RSECTION pour déterminer les propriétés de section de toute section à parois minces et massive, ainsi que pour effectuer une analyse des contraintes. Cette vidéo explique donc comment déterminer les propriétés d'une section et effectuer une analyse des contraintes dans le programme.

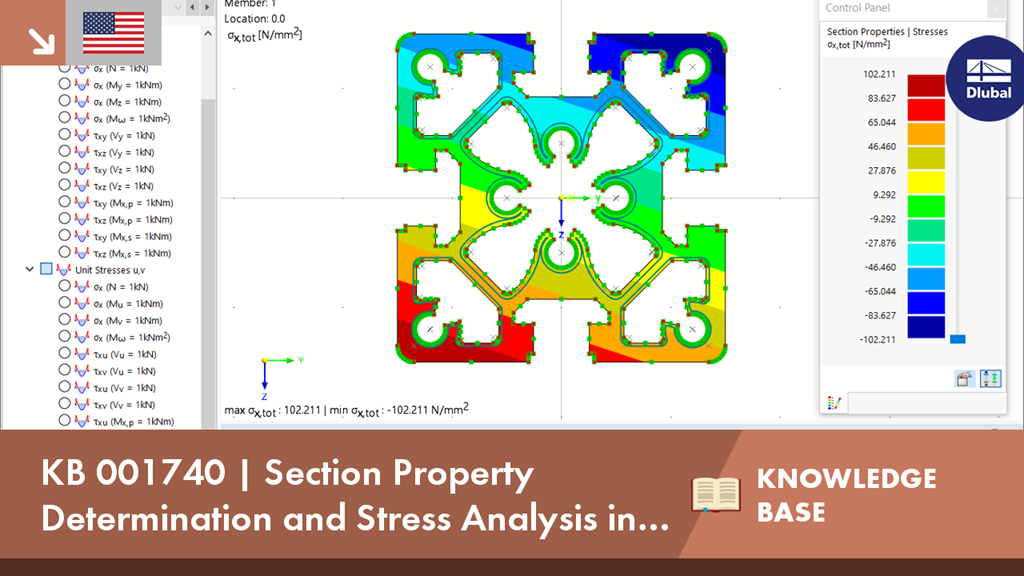

KB 001740 | Détermination des propriétés de section et analyse des contraintes dans RSECTION 1
RSECTION comporte une bibliothèque complète de sections laminées et de sections paramétriques à parois minces et massives. Vous pouvez les combiner ou les compléter à l'aide de nouveaux éléments.
Les outils et fonctions graphiques vous permettent de modéliser des formes de section complexes à l'aide de la CAO. L'entrée graphique prend en charge, entre autres, la définition d'arcs, de cercles, d'ellipses, de paraboles et de NURBS. Vous pouvez également importer un fichier DXF et l'utiliser comme base pour une modélisation ultérieure. Vous pouvez facilement créer un profilé à partir de différents matériaux.
De plus, une entrée paramétrée vous permet de saisir les dimensions de la section et les efforts internes de sorte qu'ils dépendent de certaines variables.
Vous pouvez également effectuer toutes les saisies à l'aide d'un script.
L'option « Préférer le maillage indépendant » dans les paramètres de maillage EF permet de créer un maillage EF indépendant pour les objets intégrés. Cela vous permet de générer un maillage EF plus clair et plus spécifique pour les objets individuels intégrés les uns aux autres.
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
RFEM 6 et RSTAB 9 permettent d'insérer des « Objets visuels » comme objets repères. Vous pouvez importer les formats de fichier 3ds, stl et obj.
Ces objets vous permettent de créer une meilleure référence aux cotations et aux dimensions.
