Se samostatným programem RSECTION můžete stanovit průřezové charakteristiky pro libovolné tenkostěnné i masivní průřezy a provést také analýzu napětí. V tomto videu tedy shrneme, jak lze stanovit průřezové charakteristiky a provést analýzu napětí v programu.

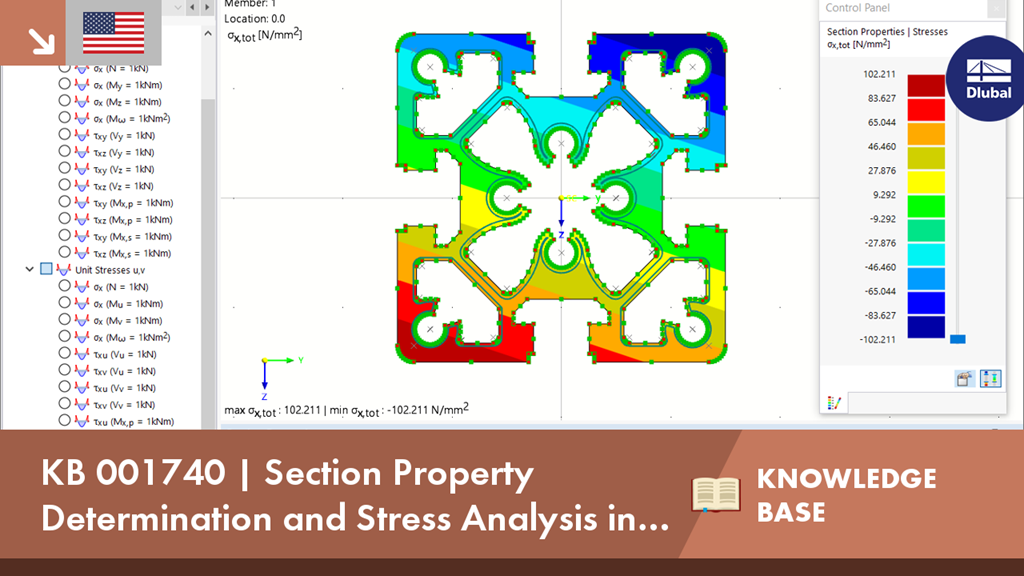

KB 001740 | Stanovení průřezových charakteristik a analýza napětí v programu RSECTION 1
RSECTION obsahuje rozsáhlou databázi válcovaných profilů a parametrických tenkostěnných a masivních profilů. Můžete je kombinovat nebo přidávat nové prvky.
Grafické nástroje a funkce umožňují modelovat složité tvary průřezů jako v CAD nástrojích. Grafické zadání podporuje mimo jiné oblouky, kružnice, elipsy, paraboly a křivky NURBS. Můžete také importovat DXF soubor a použít ho jako základ pro další modelování. Bez problému a s minimálním úsilím lze modelovat i průřezy složené z různých materiálů.
Parametrické zadání dále umožňuje zadat rozměry průřezu a vnitřní síly tak, aby byly závislé na určitých proměnných.
Veškerá zadání lze provést také pomocí skriptů.
Pomocí volby "Nezávislá síť preferována" v nastavení sítě KP můžete vytvořit síť konečných prvků pro integrované objekty, které jsou na sobě nezávislé. To umožňuje vytvořit výrazně podrobnější a přesnější síť konečných prvků pro jednotlivé objekty, které jsou vzájemně integrovány.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
