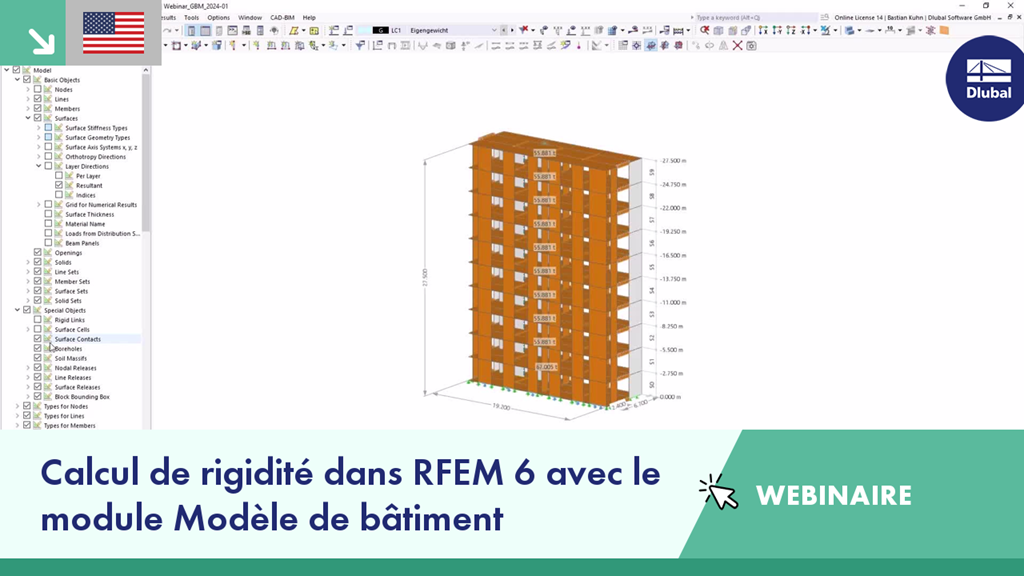

Dans ce webinaire, vous apprendrez à calculer des rigidités dans RFEM 6 à l'aide du module complémentaire Modèle de bâtiment.
Déroulé :
00:00 Introduction
15:10 Créer des étages
27:50 Division d'une structure 3D en dalles et voiles de cisaillement
31:55 Comparaison des réactions d'appui comme transfert de charge et modèle de bâtiment
45:20 Combinaison du transfert de charge et du modèle de bâtiment
Webinaire
Webinaire
Le modèle de bâtiment est calculé en deux phases :
Les résultats des poteaux et des voiles du calcul 3D et les résultats des dalles du calcul 2D sont combinés dans un seul modèle après le calcul. Il n'est donc pas nécessaire de basculer entre le modèle 3D et les différents modèles 2D des planchers. L'utilisateur ne travaille qu'avec un seul modèle, gagne un temps précieux et évite les erreurs éventuelles lors de l'échange manuel de données entre le modèle 3D et les différents modèles 2D des planchers.
Les surfaces verticales du modèle peuvent être divisées en voiles de cisaillement et en poutres-voiles. Le logiciel génère automatiquement des barres de résultat internes à partir de ces objets de mur, de sorte qu'ils puissent ensuite être utilisés selon la norme souhaitée dans la Vérification du béton pour .
Pour les éléments des modèles de bâtiment, plusieurs outils de modélisation sont disponibles :
Cette fonctionnalité permet de définir des éléments sur le plan du sol (par exemple avec une couche d'arrière-plan) avec la création d'éléments 3D multiples associés.
Le type d'étage « Transfert de charge uniquement », permet de considérer des planchers sans effet de rigidité dans et hors du plan dans le module complémentaire Modèle de bâtiment. Ce type d'élément collecte les charges sur la dalle et les transfère aux éléments porteurs du modèle 3D. Vous avez ainsi la possibilité de simuler des composants secondaires, par exemple, le solivage de plancher et des éléments de distribution de charge similaires dans le modèle 3D sans autre effet.
L'option « Préférer le maillage indépendant » dans les paramètres de maillage EF permet de créer un maillage EF indépendant pour les objets intégrés. Cela vous permet de générer un maillage EF plus clair et plus spécifique pour les objets individuels intégrés les uns aux autres.
