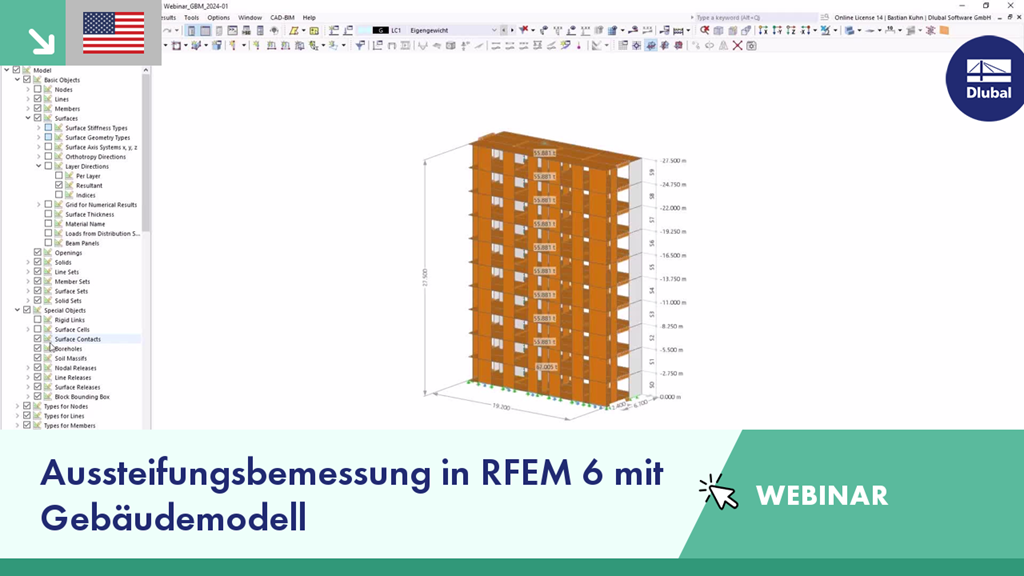

In diesem Webinar lernen Sie, wie Sie in RFEM 6 Aussteifungen anhand des Add-Ons Gebäudemodell bemessen können.
Zeitplan:
00:00 Einführung
15:10 Geschosse erstellen
27:50 Aufteilung einer 3D-Struktur in Decken und Schubwände
31:55 Vergleich von Lagerreaktionen als Lastübertragung und Gebäudemodell
45:20 Kombination von Lastübertragung und Gebäudemodell
Veranstaltung
Die Berechnung des Gebäudemodells läuft in zwei Berechnungsphasen ab:
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung als Stäbe bemessen werden können.
Für Elemente in Gebäudemodellen stehen Ihnen mehrere Modellierungswerkzeuge zur Verfügung:
Dieses Feature erlaubt Ihnen die Elementdefinition auf der Grundebene (z. B. eine Hintergrundfolie) mit einer damit verbundenen multiplen Elementerzeugung im Raum.
Mit Hilfe des Geschosstyps "Nur Lastübertragung" können Sie im Add-On Gebäudemodell Decken ohne Steifigkeitseffekt in und aus der Ebene berücksichtigen. Dieser Elementtyp sammelt die Lasten auf der Decke und gibt diese an die Stützelemente des 3D-Modells weiter. Somit haben Sie die Möglichkeit, Sekundärbauteile wie z. B. Gitterroste und ähnliche Lastverteilungselemente ohne weiteren Effekt im 3D-Modell simulieren.
Mit der Option "Unabhängiges Netz bevorzugt" in den FE-Netzeinstellungen können Sie für integrierte Objekte ein voneinander unabhängiges FE-Netz erzeugen. Dies ermöglicht es Ihnen, ein wesentlich übersichtlicheres und spezifischeres FE-Netz für einzelne Objekte, welche ineinander integriert sind, zu generieren.
