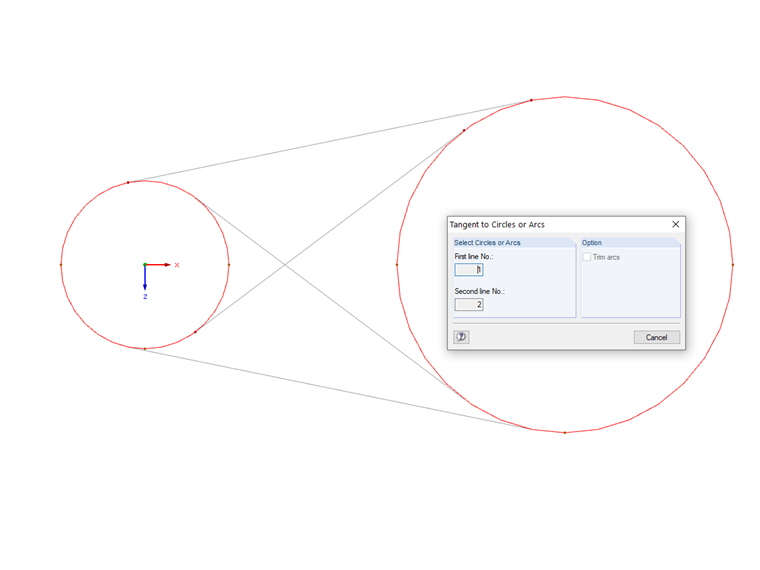

Nach Auswahl der Funktion können zwei vorhandene Kreise oder Bögen ausgewählt werden, worauf alle möglichen Tangenten eingeblendet werden. Eine dieser Tangenten kann nun ausgewählt werden, womit diese erzeugt und der Befehl beendet wird.
Création de tangente aux cercles ou arcs
Eine Erleichterung bei der Modellierung stellt die Funktion "Tangente zu Kreisen/Bögen" dar. Dieses Werkzeug befindet sich im Menü "Extras".
