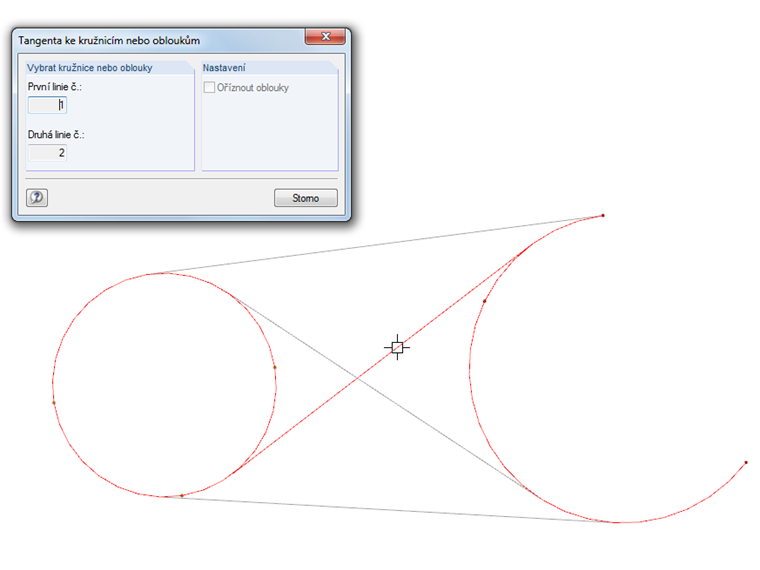

Po zvolení možnosti v menu Nástroje se Vám zobrazí dialog, kde zvolíte dvě existující kružnice nebo oblouky, ke kterým program RFEM zobrazí možné tečny. Dále jen zvolíte jednu z těchto tečen, program ji vytvoří a ukončí dialog.

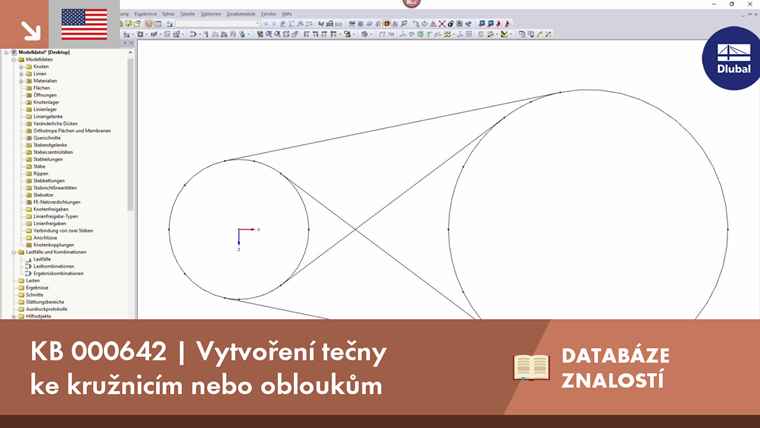

Vytvoření tečny ke kružnicím nebo obloukům
Funkce „Tečna ke dvěma kružnicím/obloukům...“ vám zjednoduší modelování. Tuto funkci naleznete v nabídce „Nástroje“.
.png?mw=760&hash=db8bc450efbcce4b34df3b75a95fc0102e749ea7)
