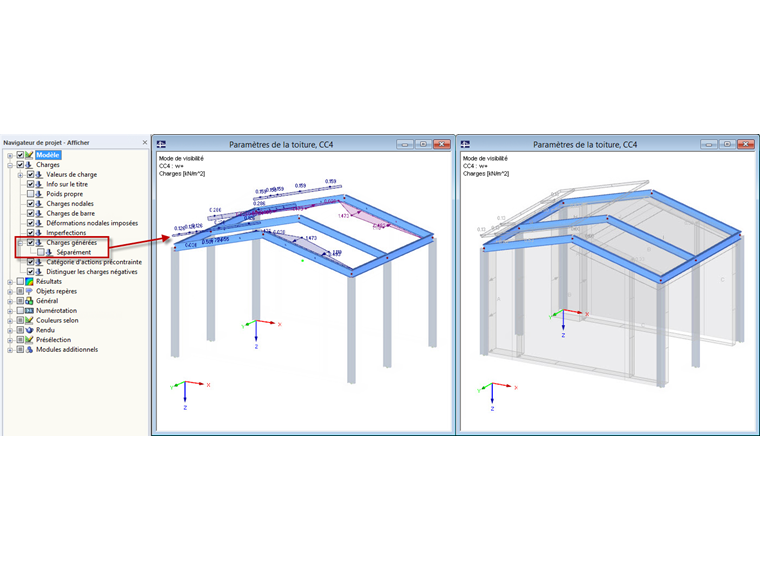

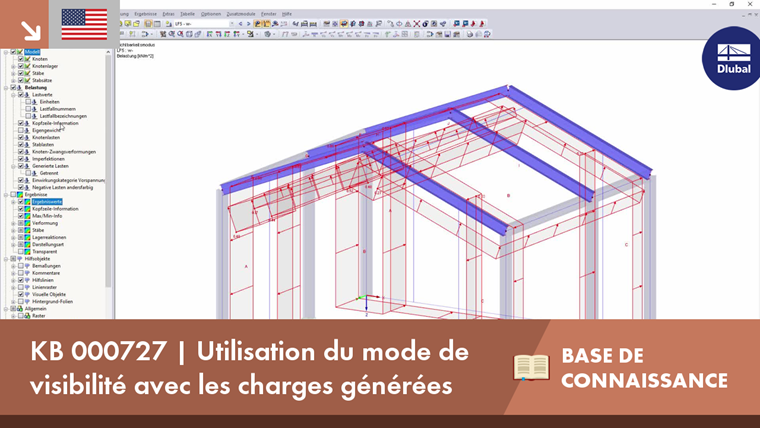

Utilisation du mode de visibilité avec les charges générées

Les modèles RFEM et RSTAB peuvent être enregistrés sous forme de modèles 3D glTF (formats *.glb et *.glTF). Ils peuvent être affichés en 3D de manière détaillée avec une visionneuse 3D de Google ou Babylon. Les lunettes de réalité virtuelle telles que les Oculus permettent même de « parcourir » les structures.

Les modèles 3D glTF peuvent être intégrés à tous les sites Web à l'aide de JavaScript à l'aide de ces instructions (par exemple sur le site Web de Dlubal Software Modèles à télécharger ).

L'option d'affichage Mode de caméra mobile vous permet de vous déplacer à travers des modèles RFEM et RSTAB. Vous pouvez contrôler la direction et la vitesse des déplacement à l'aide de votre clavier. Ils peuvent être enregistrés sous forme de vidéo.

• Analyse 3D de l'écoulement des fluides incompressibles avec le logiciel OpenFOAM^®
• Importation directe de modèles depuis RFEM ou RSTAB, y compris les modèles de structures voisines et de terrain (fichiers 3DS, IFC, STEP)
• Élaboration du modèle via des fichiers STL ou VTP indépendamment de RFEM ou RSTAB
• Modification du modèle en toute simplicité par glisser-déposer et grâce aux aides à l'ajustement graphique
• Correction automatique de la topologie du modèle à l'aide d'un maillage spécifique
• Possibilité d'ajouter des objets provenant de l'environnement du modèle (bâtiments, terrain, etc.)
• Description de la charge de vent variant avec la hauteur selon la norme (vitesse, intensité de la turbulence)
• Modèles de turbulence k-epsilon et k-omega
• Maillage automatique ajusté au niveau de détail sélectionné
• Calcul effectué parallèlement en tirant le meilleur parti des capacités des processeurs multi-cœurs
• Résultats des simulations basse résolution (un million de cellules max.) disponibles en quelques minutes
• Résultats des simulations moyenne et haute résolution (un à dix millions de cellules max.) disponibles en quelques heures
• Affichage graphique des résultats dans les plans de découpe et de tranchage (champs scalaires et vectoriels)
• Représentation graphique de l'écoulement des flux
• Vidéo de l'écoulement des flux (en option)
• Définition des relevés linéiques et ponctuels
• Affichage des coefficients de pression aérodynamiques
• Affichage graphique des propriétés de turbulence dans le champ de vent
• Possibilité de générer un maillage à l'aide d'une option de couches contours pour les zones proches de la surface du modèle
• Possibilité de considérer les surfaces rugueuses
• Possibilité d'utiliser un schéma numérique du second ordre
• Interface multilingue (allemand, anglais, espagnol, français, etc.)
• Documentation dans le rapport d'impression de RFEM et RSTAB
