Kromě toho ale existuje možnost zobrazit zatížení (odděleně) jako zatížení na pruty. V tomto režimu se zatížení působící na skryté oblasti také skryjí. V našem příkladu je generované zatížení vytvořené ze zatížení větrem na svislé stěny a střechu.

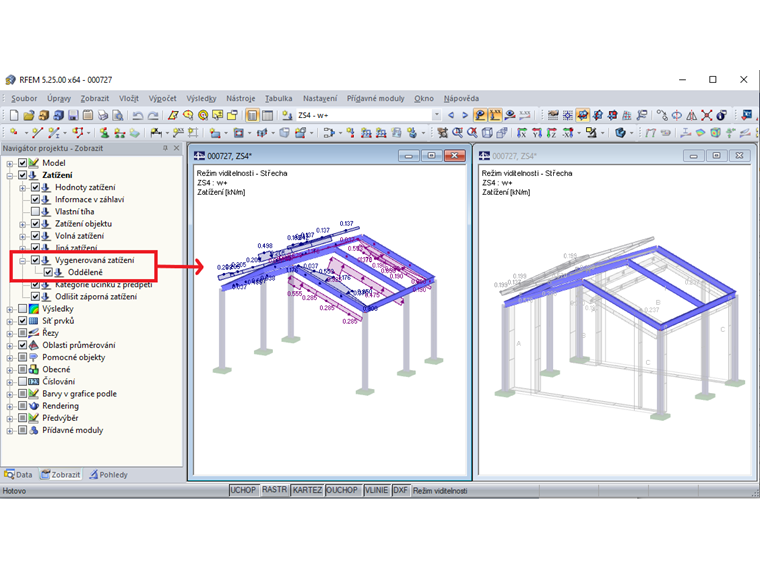

Režim viditelnosti s vygenerovanými zatíženími
Pokud se po zadání souvisejících generovaných zatížení nacházíte v režimu viditelnosti, zobrazí se tato zatížení jako plošná zatížení také na skrytých částech konstrukce.
