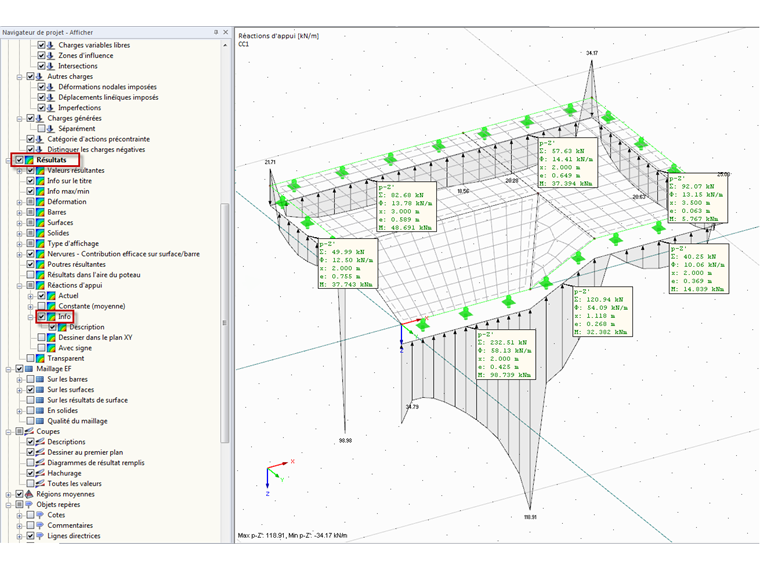

Cet affichage contient des informations sur la somme des forces d’appui, la distance des points intermédiaires de ligne depuis le début de ligne ainsi que la force d’appui moyenne par longueur. En complément, on peut spécifier l’excentrement et le moment correspondant pour le chargement asymétrique. Vous pouvez contrôler les paramètres d'affichage de cette boîte d'informations dans le navigateur d'affichage.
