Ce modèle illustre un plancher en béton armé avec chanfrein et montre de manière impressionnante comment les informations supplémentaires peuvent être affichées pour les appuis linéiques. Les résultats sont présentés à l'aide de l'évaluation des appuis et de l'évaluation des résultats. De plus, les appuis linéiques résultants sont affichés, ce qui souligne l'utilité fonctionnelle de la représentation des appuis linéiques. L'image liée offre une visualisation précise de la dalle, avec des détails du chanfrein et de la disposition des appuis.

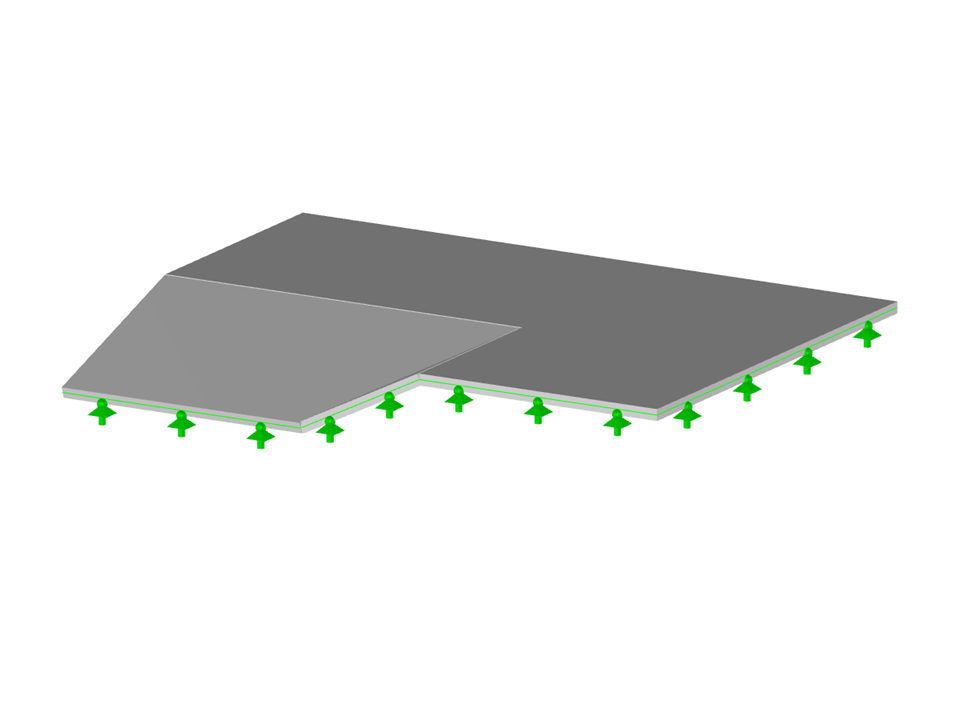

Dalle en béton armé avec biseau
| Nombre de nœuds | 9 |
| Nombre de lignes | 12 |
| Nombre de surfaces | 4 |
| Nombre de cas de charge | 1 |
| Poids total | 32,024 t |
| Dimensions (métrique) | 10,000 x 7,000 x 1,000 m |
| Dimensions (impériales) | 32.81 x 22.97 x 3.28 feet |
| Version du logiciel | 5.23.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
