Système et chargement

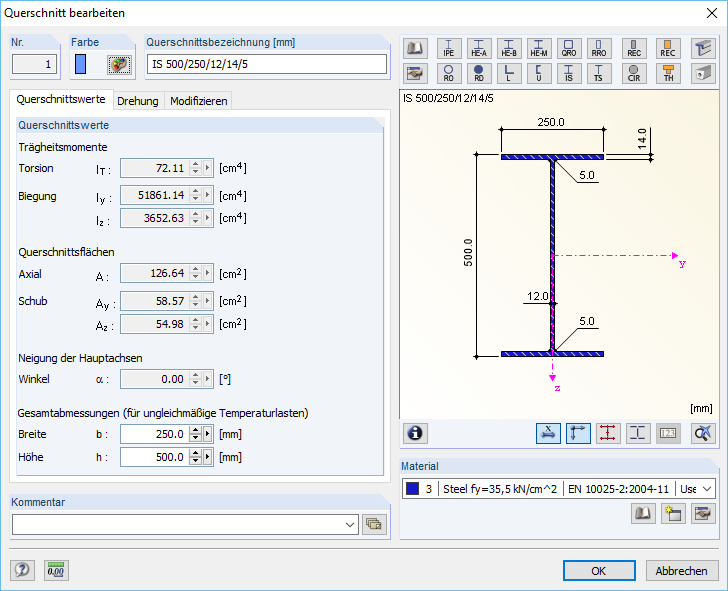

Section : Section en I soudée symétrique, acier de construction avec limite d’élasticité fy = 35,5 kN/cm² (correspond à S355 ou nuance 50)

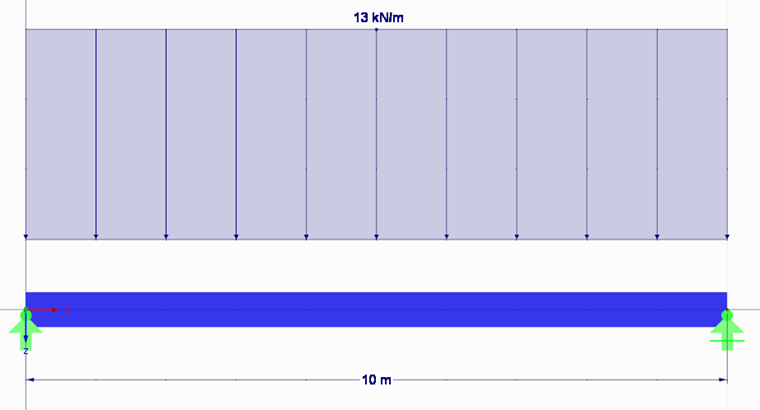

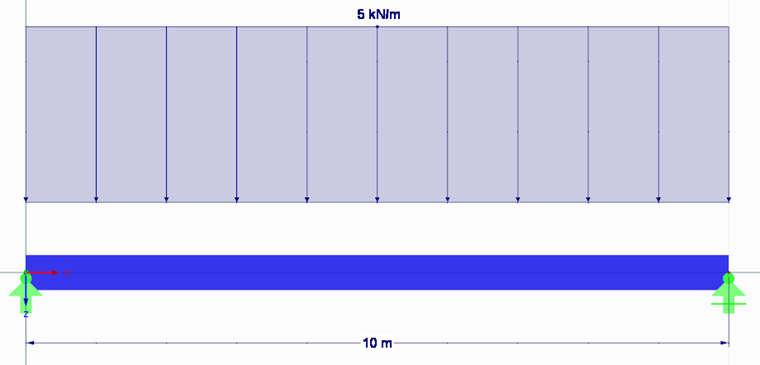

Combinaisons de charges :
CO1 = 1,35 CC1 + 1,50 CC2 (calcul selon l’Eurocode)
CO2 = 1,20 CC1 + 1,60 CC2 (vérification selon l’AISC)
Vérification des barres en acier selon l’Eurocode 3
La combinaison de charges 1 a été créée pour la vérification selon l’Eurocode 3 [1] , puis sélectionnée pour la vérification dans RF-/STEEL EC3. L’Annexe Nationale (AN) CEN doit être sélectionnée dans la fenêtre 1.1 Données de base car la vérification doit être effectuée conformément aux réglementations de la norme.

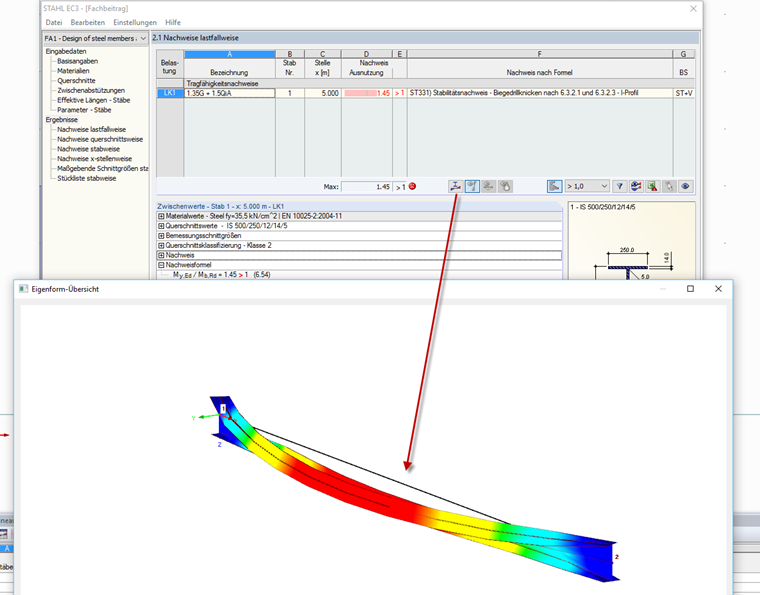

Les fenêtres suivantes ne nécessitent pas de modifications. La vérification peut être lancée directement. Le calcul n’est pas réussi avec le ratio de vérification de 145 %. Le mode propre affiche le déversement comme une forme de flambement critique.
Vérification selon l’AISC
Pour le calcul selon l’AISC [2], la combinaison de charges 2 a été créée et sélectionnée pour la vérification dans les données générales de RF-/STEEL AISC de la même manière que pour la vérification précédente. Les calculs ont été effectués selon la norme LRFD 2016.

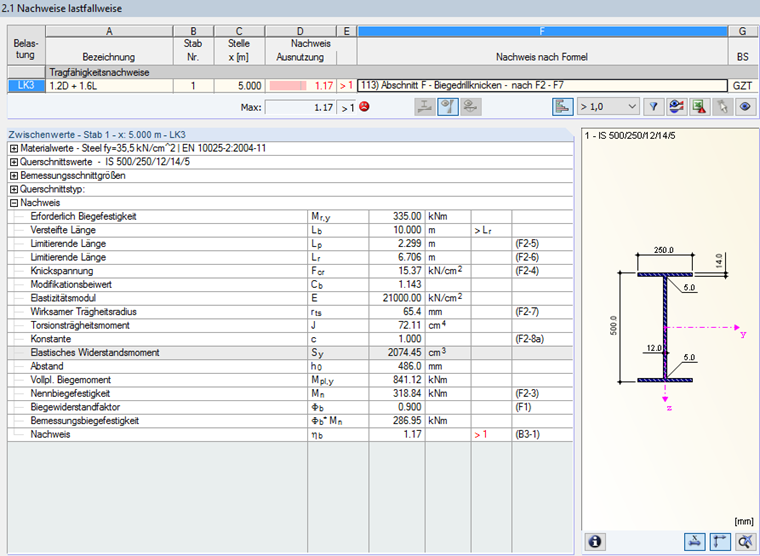

Les paramètres par défaut peuvent être acceptés dans les fenêtres d’entrée suivantes. Il suffit de sélectionner le Tableau F1-1 pour le facteur de modification Cb dans la fenêtre 1.7 Paramètres de calcul. Le calcul n’est pas non plus satisfait avec le ratio de 117 % dans RF-/STEEL AISC.
Les critères de calcul ne sont pas satisfaits dans les deux modules. La poutre doit maintenant être équipée d’un appui latéral sur la semelle supérieure, au centre.
Stabilisation et vérification selon l’Eurocode 3
La stabilisation dans RF-/STEEL EC3 peut être effectuée à l’aide des appuis latéraux intermédiaires et des appuis nodaux. Étant donné que seul RF-/STEEL AISC permet d’entrer des appuis nodaux excentrés, la même approche doit être utilisée dans cet exemple. La barre est d’abord divisée par un nœud intermédiaire et définie comme un ensemble de barres.

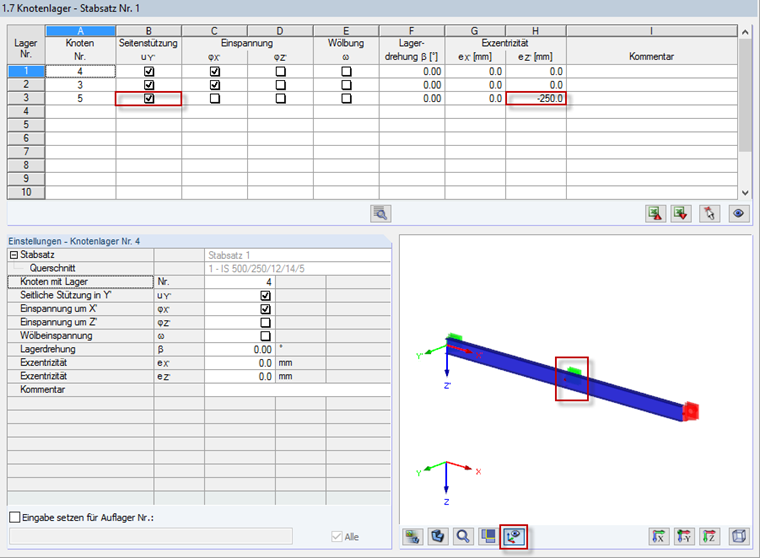

Cet ensemble de barres doit être calculé dans RF-/STEEL EC3 selon l’Eurocode 3 (CEN). Par défaut, la vérification des ensembles de barres est effectuée selon la clause 6.3.4 Méthode générale conformément à l’EN 1993-1-1. Afin de définir l’appui excentré de la membrure supérieure, l’appui uY' avec un excentrement ez' de -250 mm (membrure supérieure) est défini sur le nœud intermédiaire dans la fenêtre 1.7.

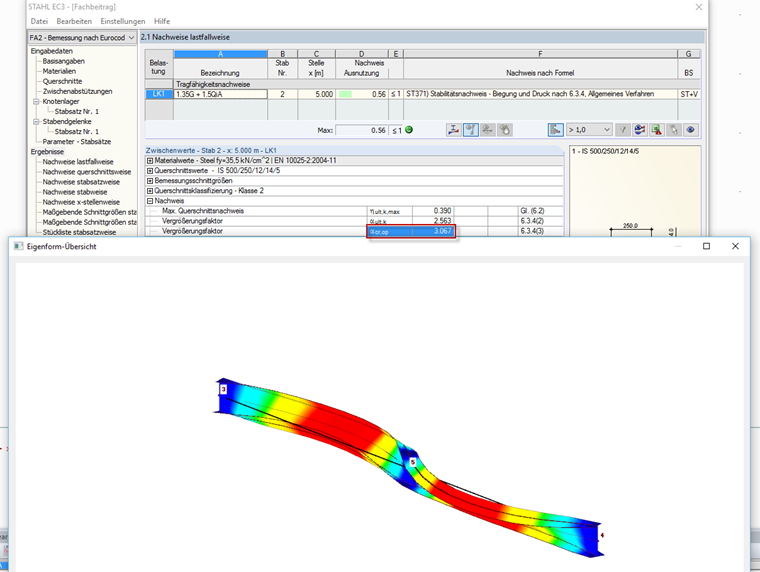

le calcul est réussi à 56 % et le facteur de charge critique résultant αcr, op s’élève à 3,067. Le mode propre de la poutre montre un mode de flambement multi-onde dû à la stabilisation.
Stabilité et vérification selon la norme AISC

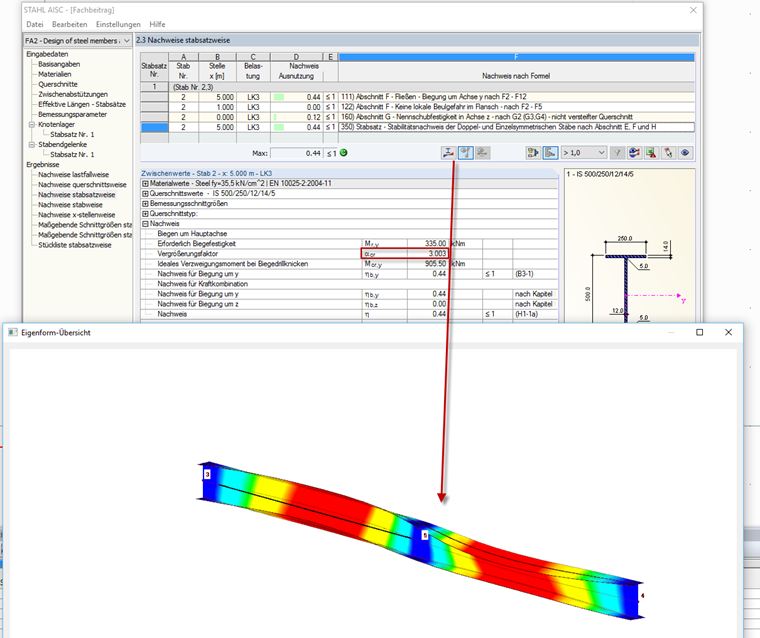

La stabilisation dans RF-/STEEL AISC est effectuée de la même manière que dans RF-/STEEL EC3, en entrant un appui nodal excentré au nœud intermédiaire. Dans RF-/STEEL AISC, le calcul est également réalisé avec un rapport de 44 % et un facteur de charge critique de 3,003. Le mode propre affiche également un mode de flambement multi-onde.
Résumé
Grâce aux entrées cohérentes dans les modules additionnels, il est possible d’effectuer la vérification avec différentes exigences de calcul sans formation approfondie. Ici, les options d’entrée graphique facilitent la vérification. Dans les deux modules, la structure à calculer peut être stabilisée, ce qui permet d’obtenir un résultat efficace.
