Structure

Barres

Les barres sont des propriétés de lignes. Par l'assignation d'une section (qui définit également le matériau), la barre obtient une rigidité. Lorsque vous générez le maillage EF, des éléments 1D sont créés sur les barres.

Les barres ne peuvent être assemblées entre elles que par les nœuds. Quand les barres se croisent sans partager de nœud, il n'y a pas d'assemblage. Aucun moment ni efforts internes ne sont transférés lors de tels croisements.

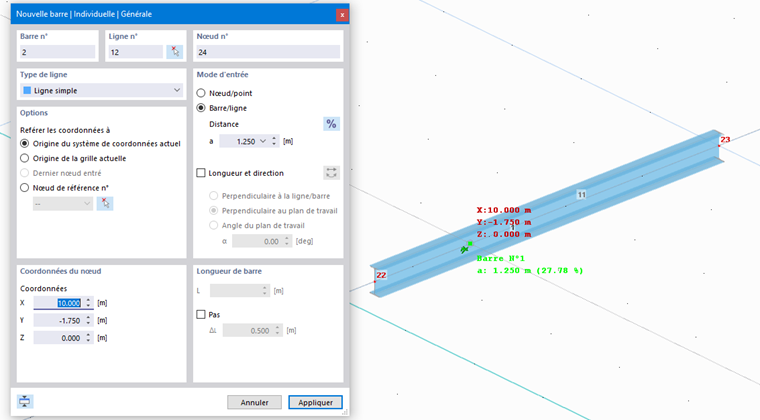

Graphiquement, les barres peuvent être définies individuellement ou en continu. Les fonctions correspondantes sont accessibles à l'aide des boutons de la liste.

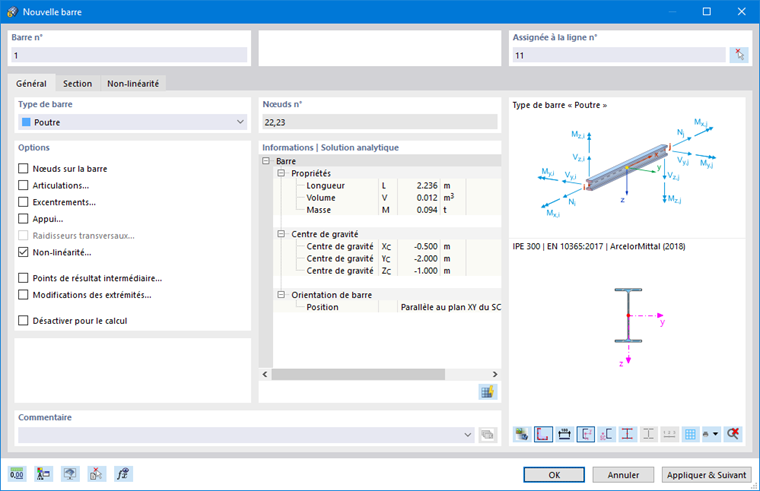

Après avoir entré une section (voir l'image Nouvelle barre), une boîte de dialogue « Simple » ou « Général » apparaît selon la fonction. La boite de dialogue générale propose une plus large gamme d'options, par exemple, pour définir des lignes courbes ou pour appliquer des distances de barre.

Informations

La direction de barre résulte de l'ordre des nœuds de début et de fin. Pour modifier la direction de barre, cliquez droit sur la barre et sélectionnez Inverser l'orientation de ligne/barre dans le menu contextuel.

Par défaut, la boite de dialogue Nouvelle barre comporte les onglets Général et Section. Ils sont décrits dans les deux sous-chapitres suivants.
