Si vous souhaitez faire pivoter un graphique de 90° dans le rapport d'impression, vous pouvez le faire à l'aide des propriétés du graphique.
La meilleure méthode consiste à faire un clic droit sur le graphique dans le rapport. Dans le menu contextuel qui apparaît, sélectionnez « Propriétés ».

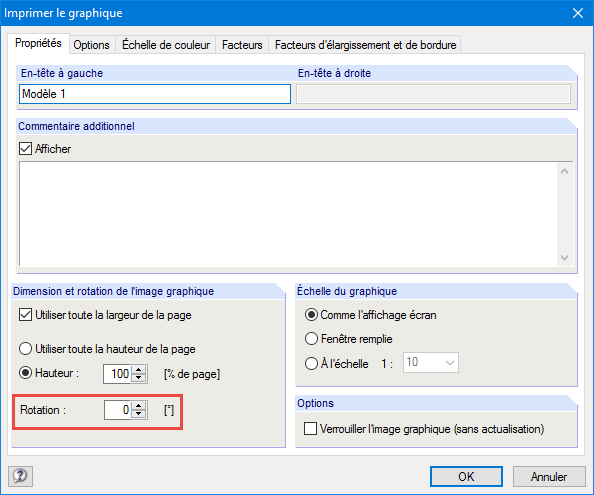

Vous pouvez ensuite entrer l'angle de rotation souhaité pour le graphique dans l'onglet « Propriétés » (voir la figure ci-contre).
