Réponse:
Vous avez créé un système 2D avec la résistance de plaque [2D - XY (uZ/X/φY )]. Les pannes ne sont pas activées ici et ne sont donc pas nécessaires. Par conséquent, ces types de barre ne peuvent pas être sélectionnés.
Question

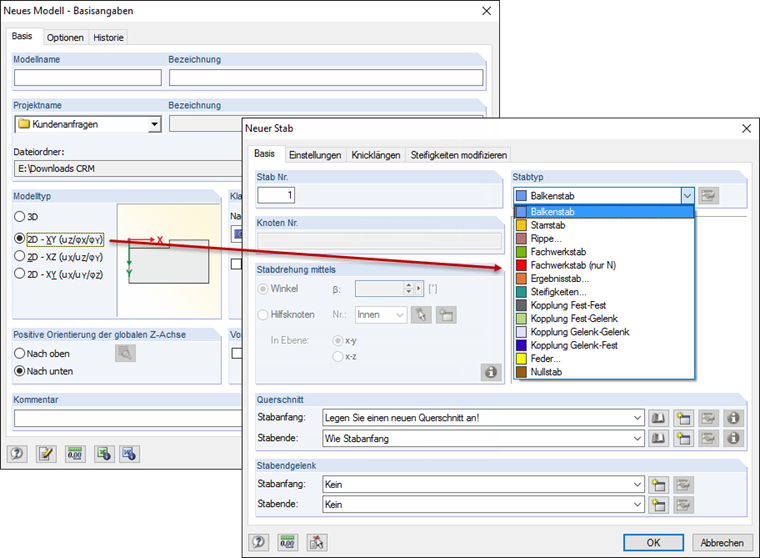

Pourquoi aucune barre défaillante (barre de traction, barre de compression, barre de flambement) n'est disponible lors de la sélection du type de barre ?
Avez-vous des questions ?
23.05.2024
Webinaire
Longueur: 00:00:40 min
Longueur: 00:00:55 min
Longueur: 00:00:59 min
Longueur: 00:00:56 min
Longueur: 00:00:34 min
Fonctionnalité de produit
Longueur: 00:00:00 min
Longueur: 00:00:00 min
Longueur: 00:02:00 min
Fonctionnalité de produit
Longueur: 00:00:55 min
Lors du calcul des efforts internes pour l'analyse du flambement par la méthode de la courbure nominale dans RF-CONCRETE Columns, les excentrements requis doivent être déterminés.
Les longueurs efficaces des poteaux peuvent être déterminées automatiquement avec RF-/CONCRETE Columns. Dans cet article, nous vous décrivons les entrées nécessaires et comment le calcul des longueurs efficaces est effectué.
La vérification à la fatigue selon l'EN 1992-1-1 doit être effectuée pour les composants structuraux soumis à de grandes étendues de contraintes et/ou de nombreux changements de charge. Dans ce cas, les vérifications du béton et de l'armature sont effectuées séparément. Deux méthodes de vérification sont disponibles.
Cet article vous décrit, à l'aide de l'exemple d'une plaque en béton fibré, les conséquences de l'utilisation de différentes méthodes d'intégration et d'un nombre différent de points d'intégration sur le résultat du calcul.
Vous avez des sections de poteau individuelles ou des géométries de voile angulaires pour lesquelles vous avez besoin d'une vérification de la résistance au poinçonnement ?
Aucun problème. Dans RFEM 6, vous pouvez effectuer des vérifications de la résistance au poinçonnement non seulement pour les sections rectangulaires et circulaires, mais aussi pour toute autre forme de section.
Pour l'analyse du spectre de réponse des modèles de bâtiments, vous pouvez afficher les coefficients de sensibilité pour les directions horizontales par étage.
Ces chiffres clés permettent d'interpréter la sensibilité aux effets de stabilité.
Le facteur de pertinence modale (MRF) peut vous aider à évaluer à quel point des éléments contribuent à un mode propre spécifique. Le calcul est basé sur l'énergie de déformation élastique relative de chaque composant structural.
Le MRF permet de distinguer les modes propres locaux et globaux. Si plusieurs barres ont un MRF important (par exemple supérieur à 20 %), une instabilité de la structure entière ou d'une partie de celle-ci est très probable. Néanmoins, si la somme de tous les MRF est d'environ 100 % pour un mode propre, un problème de stabilité locale (par exemple le flambement d'une barre simple) est à prévoir.
De plus, le MRF peut être utilisée pour déterminer les charges critiques et les longueurs efficaces équivalentes des composants structuraux spécifiques (pour l'analyse de stabilité par exemple). Dans ce contexte, les modes propres pour lesquels une barre particulière a des valeurs de MRF faibles (par exemple, < 20 %) peuvent être négligés.
Le MRF est affiché par mode propre dans le tableau de résultats sous Analyse de stabilité --> Résultats par barre --> Longueurs efficaces et charges critiques.
Vous pouvez utiliser le composant « Coupe de plaque » pour couper des plaques (par exemple, des goussets, des plaques de connexion, etc.). Différentes méthodes de coupe sont disponibles :
- Plan : La coupe est effectuée sur la surface la plus proche de la plaque de référence.
- Surface : Seules les parties des plaques qui se croisent sont coupées.
- Cadre de contour : La dimension la plus externe composée de la largeur et de hauteur est découpée dans la plaque sous forme de rectangle.
- Enveloppe convexe : L'enveloppe externe de la section est utilisée pour la découpe de la plaque. S'il y a des arrondis aux nœuds de coin de la section, la coupe s'y adapte.
Mon modèle est instable. Quelle en est la cause ?
Je souhaite activer ma licence (pas nécessaire avec les dongles USB), mais je ne reçois pas de boîte de dialogue d'autorisation au démarrage du programme. Comment activer cette boîte de dialogue?
Dans ma section en L, il n'y a pas de moment My ou Mz lors de la rotation de la barre de 45 °. Pourquoi ?
RFEM calcule automatiquement toutes les combinaisons de charges selon l'analyse du second ordre. Est-il possible de désactiver ce paramètre ?
Est-il possible de faire en sorte que les charges de barre générées à partir des charges surfaciques via le plan agissent de manière excentrée sur la section de barre ?
Pourquoi mes imperfections sont-elles affichées graphiquement de différentes manières et puis-je ajuster l'affichage ?
