Dalle unidirectionnelle

Vous pouvez simuler des dalles en béton unidirectionnelles telles que des dalles préfabriquées à l'aide de l' orthotropie des surfaces. La procédure diffère selon les versions de RFEM.

RFEM5

Wählen Sie für die Fläche den Steifigkeitstyp Orthotrop aus und bearbeiten dann dessen Eigenschaften (siehe Bild 01).

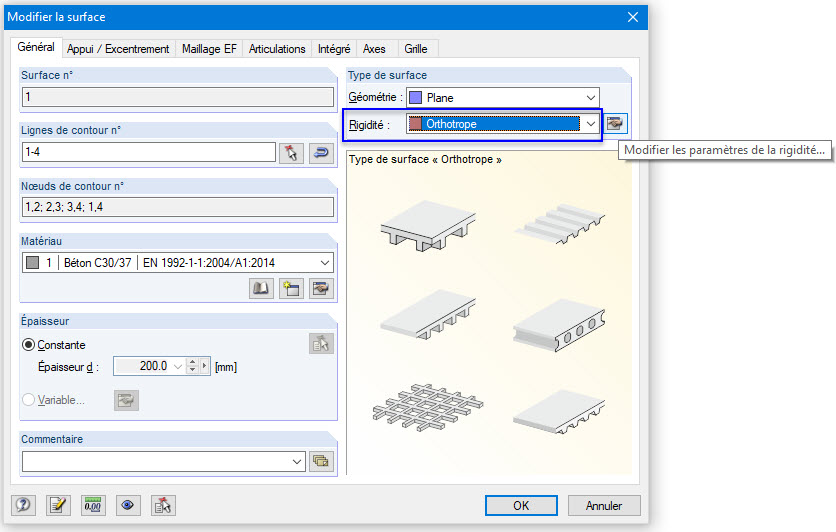

1 Modification de la surface - Définition du type de rigidité

Le type d’orthotropie peut être défini dans la boîte de dialogue « Modifier la rigidité de surface - Orthotrope », par exemple, afin de la définir à l’aide des « Épaisseurs efficaces » (voir la Figure 02). Définissez ensuite l’épaisseur efficace dans la direction locale x et y de la surface à l’aide de l’onglet « Épaisseur efficace ». Vous pouvez également définir une épaisseur efficace pour le poids propre (voir la Figure 03).

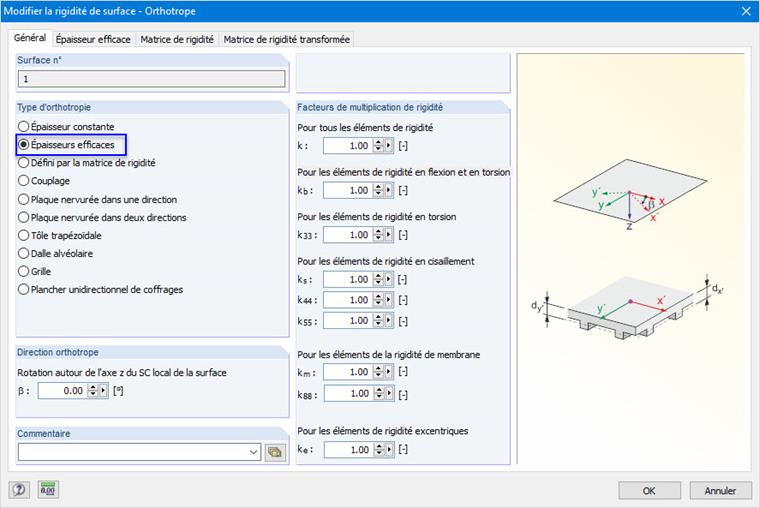

2 Modification de la rigidité de surface - Sélection du type orthotrope

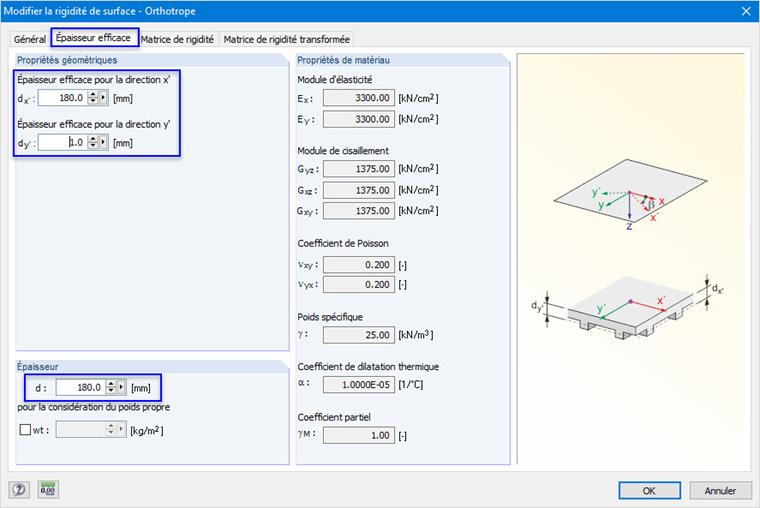

3 Modification de la rigidité de surface - Définition des épaisseurs efficaces

RFEM6

Definieren Sie eine neue Dicke, indem Sie das Material vorgeben und in der Liste den Dickentyp Form-Orthotropie auswählen (siehe Bild 04).

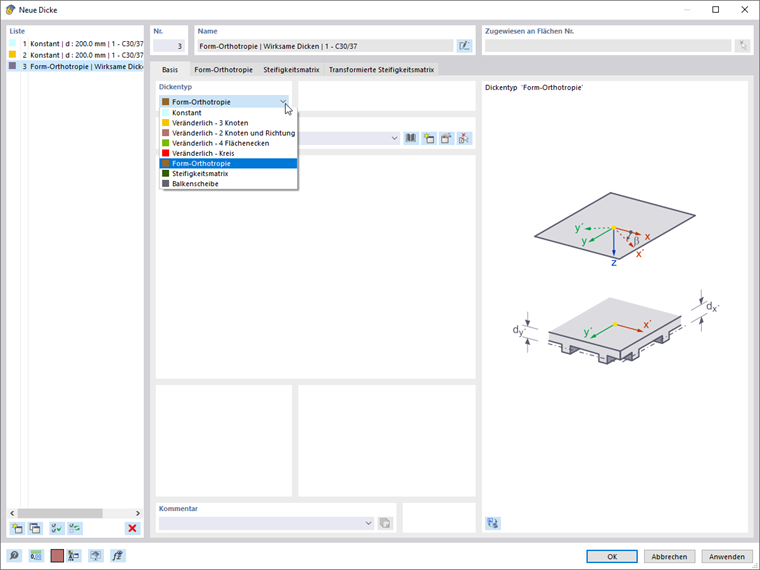

4 Sélection du type d'épaisseur « Forme d’orthotropie »

Dans l’onglet « Forme d'orthotropie », vous pouvez par exemple définir le type d’orthotropie (voir la Figure 05) en plus de la définition via les « Épaisseurs efficaces » (1). Définissez ensuite l’épaisseur efficace dans les directions de surface locale x et y (2) et indiquez l’épaisseur fictive pour le poids propre (3).

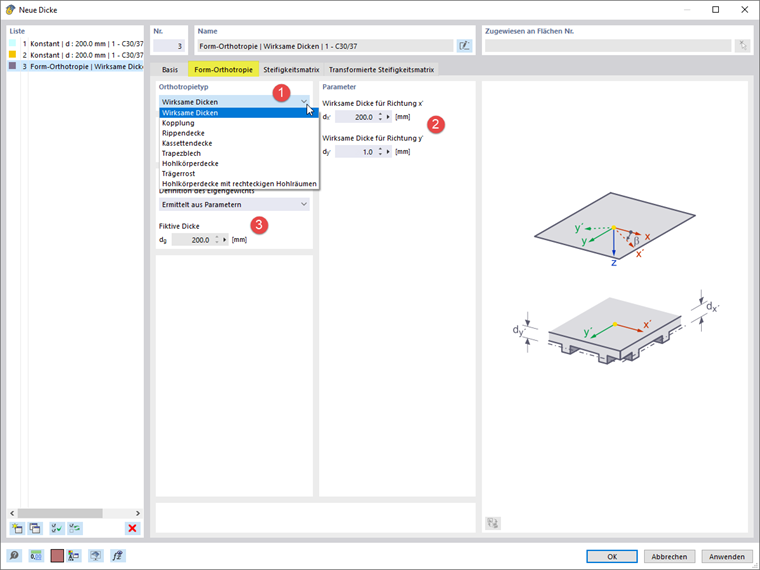

5 Sélection du type d’orthotropie et définition des paramètres

Assignez maintenant cette épaisseur à la surface.
