Płyta jednokierunkowa

Za pomocą ortotropii powierzchni można symulować jednokierunkowe płyty betonowe, takie jak płyty prefabrykowane. Das Vorgehen unterscheidet sich in den RFEM-Versionen.

RFEM 5

Wählen Sie für die Fläche den Steifigkeitstyp Orthotrop aus und bearbeiten dann dessen Eigenschaften (siehe Bild 01).

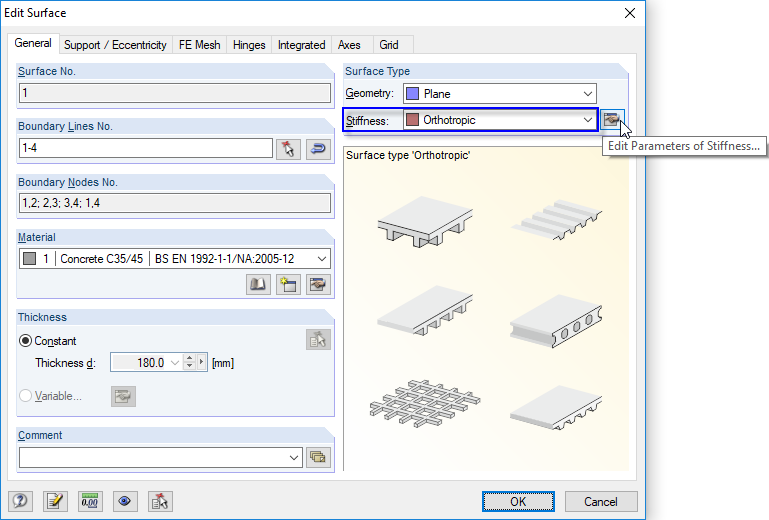

1 Edytowanie powierzchni - ustawianie sztywności

Im Dialog "Flächensteifigkeit bearbeiten - Orthotrop" können Sie den Orthotropie-Typ festlegen, beispielsweise zur Definition über "Wirksame Dicken" (siehe Bild 02). Im Register "Wirksame Dicken" legen Sie dann die wirksame Dicke in die lokale x- und lokale y-Richtung der Fläche fest. Daneben haben Sie die Möglichkeit, eine wirksame Dicke für das Eigengewicht zu definieren (siehe Bild 03).

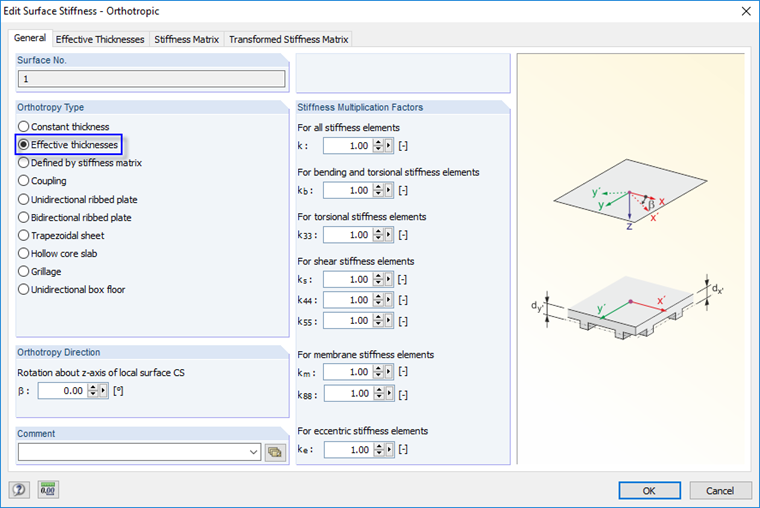

2 Edytowanie sztywności powierzchni - wybór typu ortotropowego

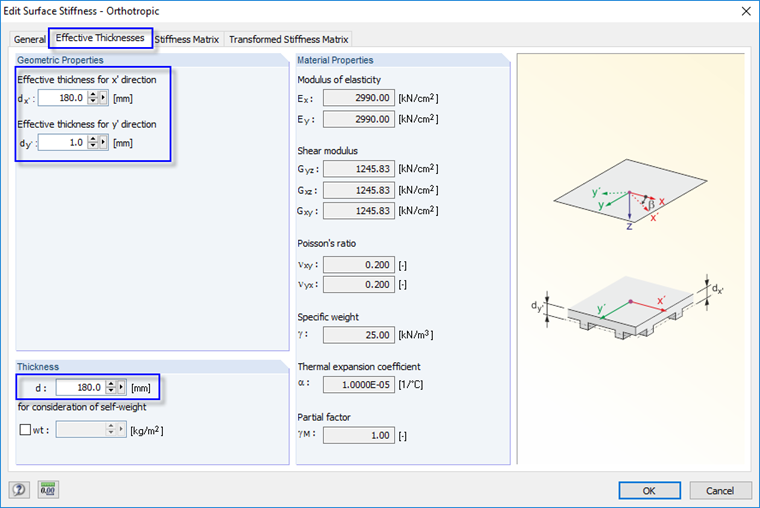

3 Edycja sztywności powierzchni - Ustawianie grubości efektywnych

RFEM 6

Definieren Sie eine neue Dicke, indem Sie das Material vorgeben und in der Liste den Dickentyp Form-Orthotropie auswählen (siehe Bild 04).

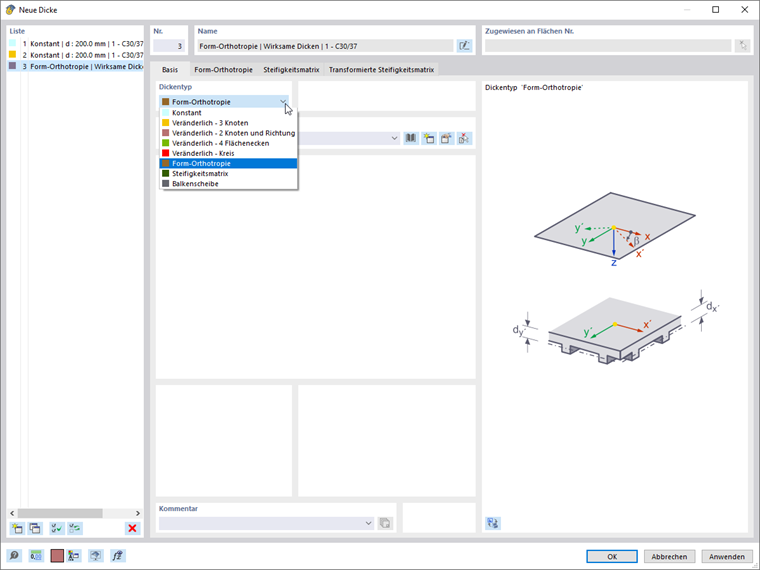

4 Wybierz opcję "Ortotropia kształtu" typ grubości

Im Register "Form-Orthotropie" können Sie den Orthotropietyp festlegen (siehe Bild 05), beispielsweise zur Definition über "Wirksame Dicken" (1). Legen Sie dann die wirksame Dicke in die lokale x- und lokale y-Flächenrichtung fest (2) und geben die fiktive Dicke für das Eigengewicht an (3).

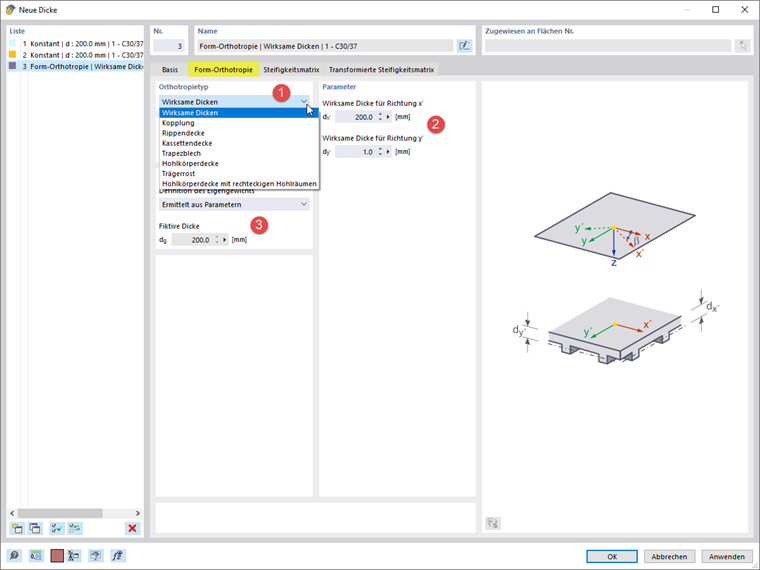

5 Wybór typu ortotropii i definiowanie parametrów

Weisen Sie nun der Fläche diese Dicke zu.
