Lors de la vérification d'un assemblage par platine d’about rigide classique, seuls les moments autour de l’axe fort (axe y) sont considérés. Si les moments sont entrés autour de l’axe faible, les efforts de traction résultants ne sont pas pris en compte dans la vérification. Est-ce correct ?

Q: Lors de la vérification d'un assemblage par platine d’about rigide classique, seuls les moments autour de l’axe fort (axe y) sont considérés. Si les moments sont entrés autour de l’axe faible, les efforts de traction résultants ne sont pas pris en compte dans la vérification. Est-ce correct ?

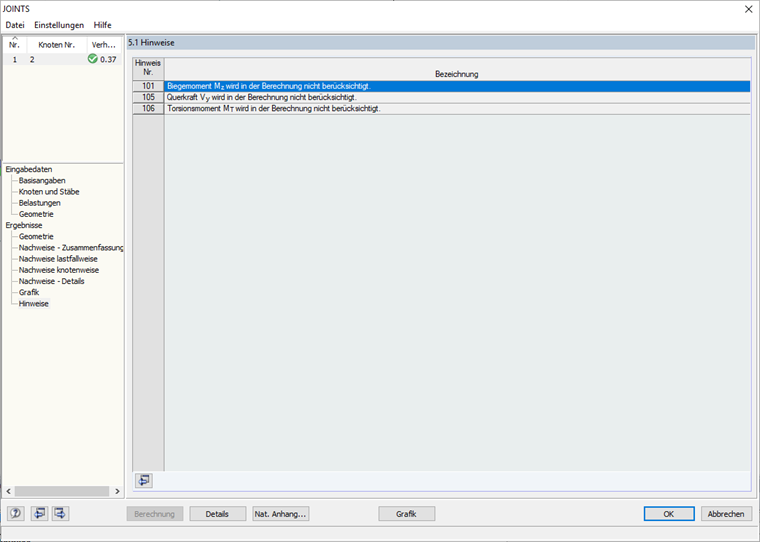

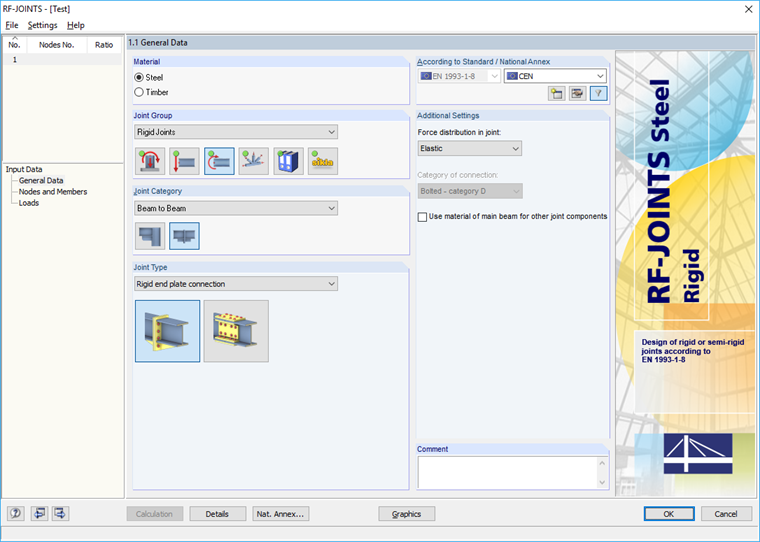

Les vérifications dans notre module additionnel RF-/JOINTS Steel - Rigid se basent sur les hypothèses et les règles de la norme EN 1993-1-8.Dans ce cas, la flexion à partir du plan de la poutre principale n'est pas considérée. Cette opération est également affichée sous forme de remarque lors de la vérification.RFEM permet de modéliser tout assemblage rigide. Tous les efforts internes peuvent alors être considérés. Vous trouverez un exemple de fichier joint à cette FAQ.

Question

Lors de la v&#233;rification d'un assemblage par platine d’about rigide classique, seuls les moments autour de l’axe fort (axe y) sont consid&#233;r&#233;s. Si les moments sont entr&#233;s autour de l’axe faible, les efforts de traction r&#233;sultants ne sont pas pris en compte dans la v&#233;rification. Est-ce correct ?

Accepted Answer

Les v&#233;rifications dans notre module additionnel RF-/JOINTS Steel - Rigid se basent sur les hypoth&#232;ses et les r&#232;gles de la norme EN 1993-1-8.Dans ce cas, la flexion &#224; partir du plan de la poutre principale n'est pas consid&#233;r&#233;e. Cette op&#233;ration est &#233;galement affich&#233;e sous forme de remarque lors de la v&#233;rification.RFEM permet de mod&#233;liser tout assemblage rigide. Tous les efforts internes peuvent alors &#234;tre consid&#233;r&#233;s. Vous trouverez un exemple de fichier joint &#224; cette FAQ.

Vérification des assemblages rigides selon l'EN 1993-1-8
