Dans RFEM, vous pouvez simuler une poulie à l'aide du type de barre « Câble sur les poulies ». Il est ainsi possible de calculer des systèmes de poulies, par exemple.

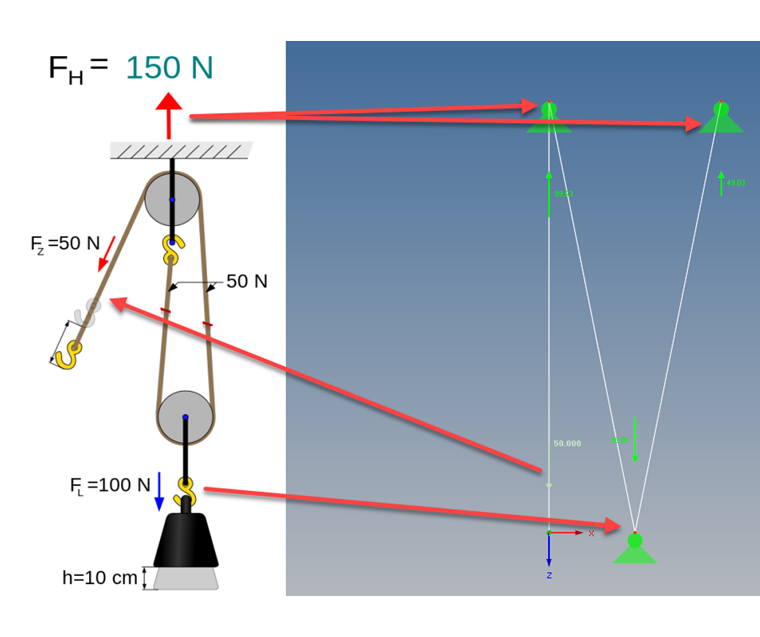

Il est nécessaire de s'assurer que la barre, y compris tous les points de flambement, n'est constituée que d' une polyligne (voir l'image). Sinon, le modèle serait suspendu à des appuis nodaux et aucune déviation d'effort ne se produirait en ces points.
