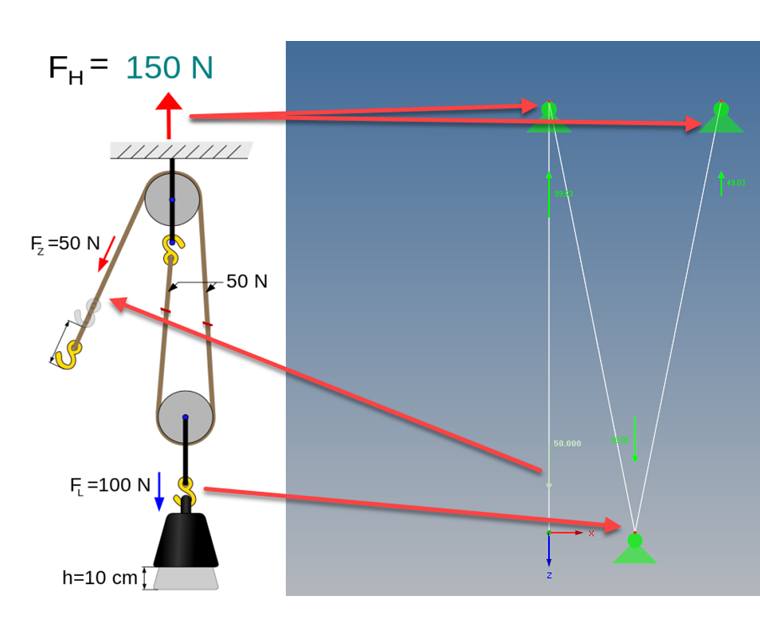

W programie RFEM można zasymulować koło pasowe przy użyciu pręta typu "Kabel na kole pasowym". W ten sposób można na przykład obliczać układy kół pasowych.
Należy upewnić się, że pręt zawierający wszystkie punkty wyboczeniowe składa się tylko z jednej polilinii (patrz rysunek). W przeciwnym razie model zostałby zawieszony na podporach węzłowych, a siły w tych punktach nie zostałyby wycofane.
