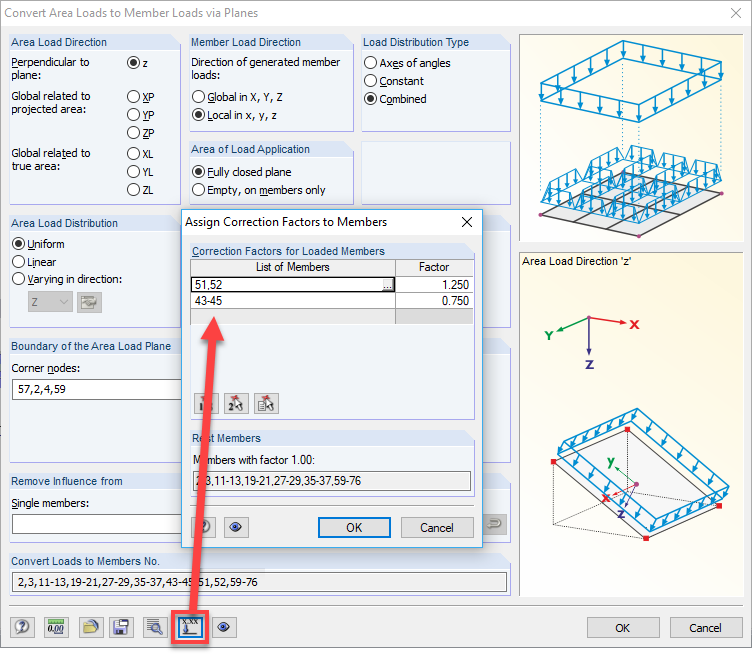

L'effet de la continuité peut être pris en compte à l'aide de facteurs de correction. Il peut être entré dans la boîte de dialogue « Assigner les facteurs de correction aux barres », que vous pouvez ouvrir en cliquant sur le bouton [Facteurs de correction de la charge].
Question
Comment considérer les effets de continuité dans les générateurs de charges ?
Mme von Bloh fournit une assistance technique à nos utilisateurs et est également responsable du développement du programme SHAPE-THIN et de la construction en acier et en aluminium.
L'option « Préférer le maillage indépendant » dans les paramètres de maillage EF permet de créer un maillage EF indépendant pour les objets intégrés. Cela vous permet de générer un maillage EF plus clair et plus spécifique pour les objets individuels intégrés les uns aux autres.
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
RFEM 6 et RSTAB 9 permettent d'insérer des « Objets visuels » comme objets repères. Vous pouvez importer les formats de fichier 3ds, stl et obj.
Ces objets vous permettent de créer une meilleure référence aux cotations et aux dimensions.
Vous avez des sections de poteau individuelles ou des géométries de voile angulaires pour lesquelles vous avez besoin d'une vérification de la résistance au poinçonnement ?
Aucun problème. Dans RFEM 6, vous pouvez effectuer des vérifications de la résistance au poinçonnement non seulement pour les sections rectangulaires et circulaires, mais aussi pour toute autre forme de section.
