Répartition de la température dans le plan XZ de la hauteur

Oui, sans problème.

Lorsque vous appliquez une nouvelle charge surfacique, vous pouvez définir la « Température » comme type de charge. Au lieu d'appliquer une distribution de charge uniforme, vous pouvez appliquer une distribution de charge variable (par exemple, Linéaire en Z).

Quant aux valeurs de charge, vous pouvez décider si une température constante ou delta doit être appliquée.

Foire aux questions (FAQ)

[FR] FAQ 003329 | Est-il possible d'entrer la température d'une surface dans le plan XZ à l'aide de ...

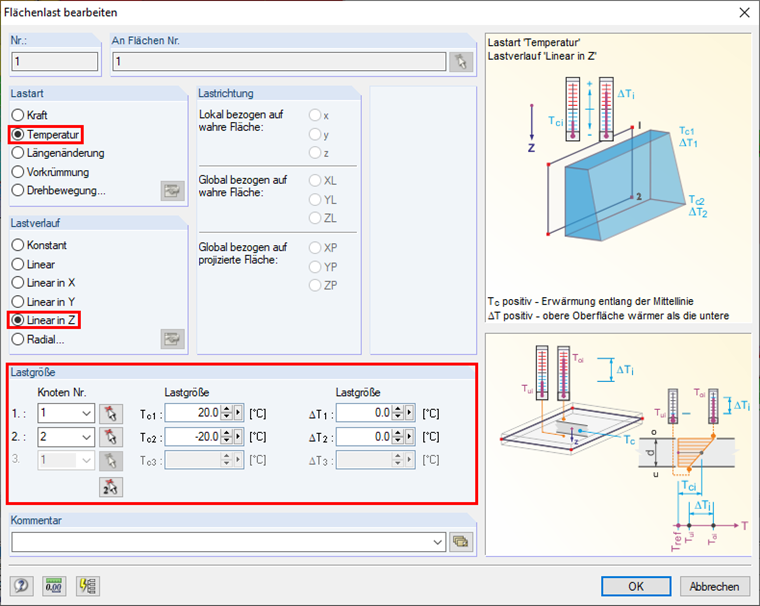

Boîte de dialogue « Modifier la charge surfacique » avec réglage de la « Température »

Vous obtenez ensuite le diagramme de charge suivant :

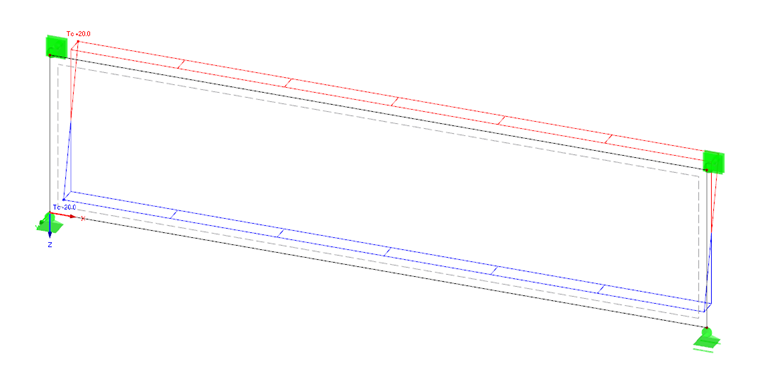

Illustration de la charge

Les résultats suivants (ici, la déformation) :

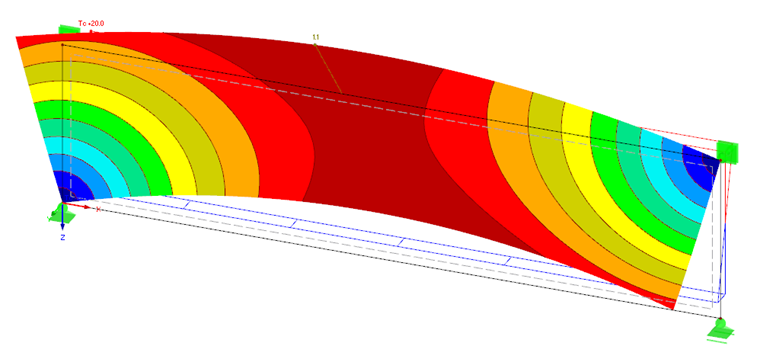

Affichage des résultats - Déformations dues à la température appliquée
