Kann eine Temperatur bei einer Fläche in X-Z-Ebene auch über die Höhe (in Z veränderlich) eingegeben werden?

Antwort

Ja, dies ist möglich.

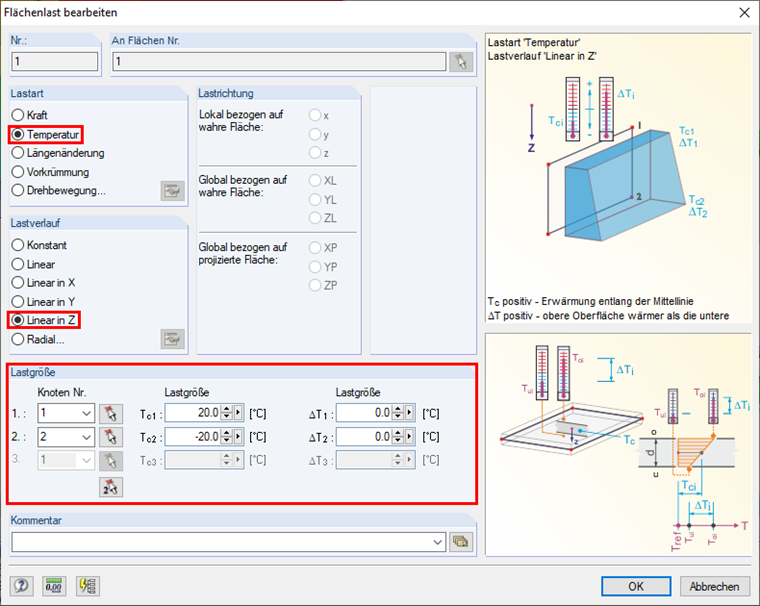

Beim Aufbringen einer neuen Flächenlast kann man als Lastart "Temperatur" einstellen. Anstatt einen konstanten Lastverlauf anzubringen, kann ein veränderlicher Lastverlauf (z. B. Linear in Z) angesetzt werden.

Bei den Lastgrößen kann gesteuert werde, ob eine konstante Temperatur oder eine delta-Temperatur aufgebracht werden soll.

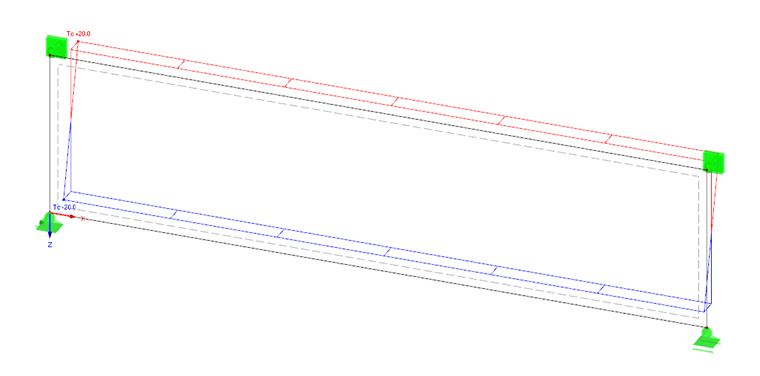

Hieraus ergibt sich folgendes Lastbild:

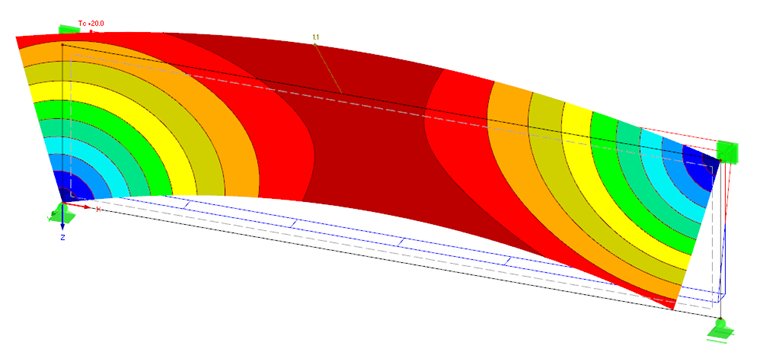

Und folgende Ergebnisse (hier die Verformung):

Schlüsselwörter

Temp Temperatur Veränderlich Unterschiedlich Konstant
