Question

Comment charger une partie seulement d'un composant symétrique en rotation ?


Réponse:

Une charge variable libre vous permet d'appliquer une charge dont la hauteur et le périmètre varient sur les surfaces.

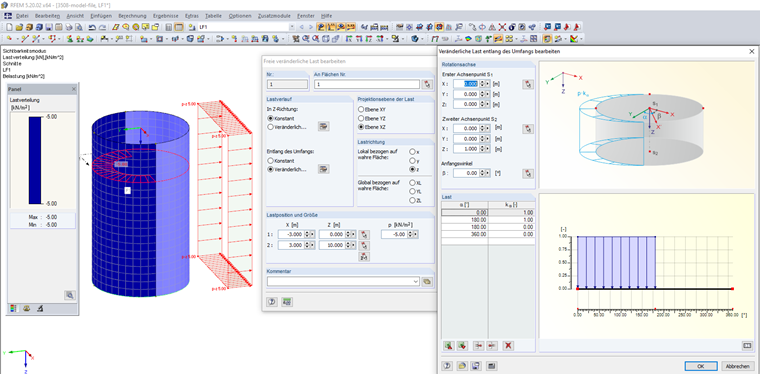

La Figure 01 montre un conteneur rond qui est chargé uniquement sur la moitié du périmètre dans la direction normale de surface. Pour définir une charge variable le long du périmètre, activez l'option « Variable » sous « Le long du périmètre ». Utilisez ensuite le bouton correspondant pour entrer les facteurs de charge, y compris les angles selon lesquels elle est appliquée. De plus, l'axe de rotation doit être défini. Le facteur kα constitue une référence à la valeur de charge p de la boîte de dialogue initiale.

La surface peut également être divisée en surfaces partielles correspondantes. Il est alors possible de charger chacune avec une charge surfacique.

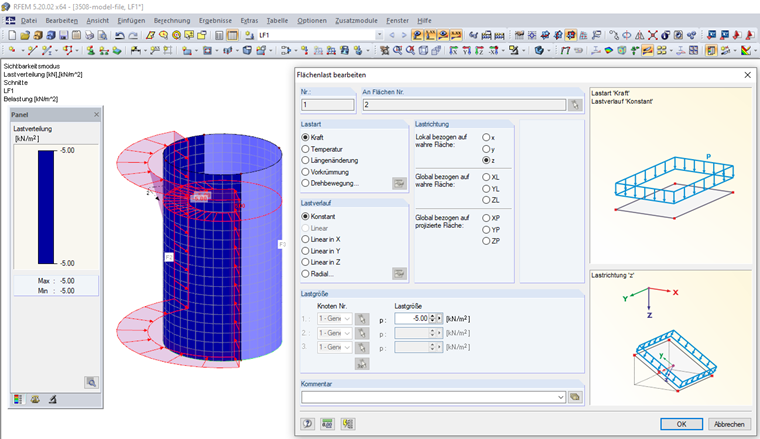

Le conteneur représenté sur la Figure 01 a été modélisé sur la Figure 02 avec deux surfaces partielles. Il est ainsi possible d'appliquer une charge surfacique sur la moitié du conteneur à charger.
