Pytanie

Jak mogę przyłożyć obciążenie tylko do częściowej powierzchni obrotowo symetrycznego elementu konstrukcyjnego?

Odpowiedź:

Swobodne obciążenie zmienne umożliwia przyłożenie obciążenia do powierzchni o różnej wysokości i obwodzie.

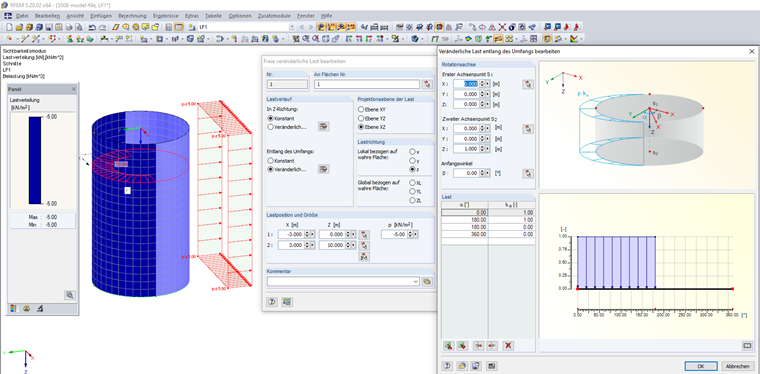

Rysunek 01 pokazuje okrągły pojemnik, który jest obciążony tylko przez ponad połowę obwodu w kierunku normalnej powierzchni. Aby zdefiniować obciążenie zmieniające się na obwodzie, należy aktywować opcję „Zmienne” w sekcji „Wzdłuż obwodu”. Następnie można użyć odpowiedniego przycisku, aby wprowadzić współczynniki dla obciążenia, w tym kąt, pod jakim te współczynniki występują. Ponadto można zdefiniować oś obrotu. Współczynnik k_α tworzy odniesienie do wartości obciążenia p początkowego okna dialogowego.

Alternatywnie można podzielić powierzchnię na odpowiednie składowe powierzchni. Następnie można przyłożyć obciążenie powierzchniowe do odpowiednich elementów powierzchniowych.

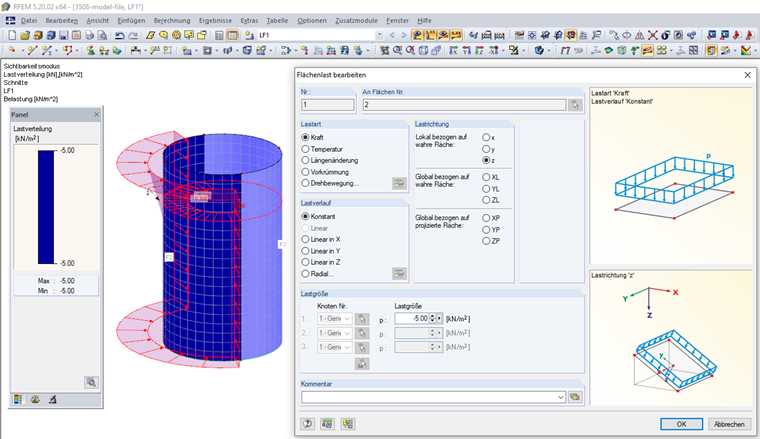

Kontener pokazany na rysunku 01 został zamodelowany za pomocą dwóch częściowych powierzchni na rysunku 02. W ten sposób można przyłożyć obciążenie powierzchniowe do połowy kontenera, która powinna zostać obciążona.
