Est-il possible de considérer la friction pour les réactions horizontales d'un appui surfacique dans RFEM ?

Réponse

Dans le cas d'appuis surfaciques, cette option est disponible uniquement si une non-linéarité dans la direction locale z a été définie (échec si la contrainte de contact en z est négative/positive). L'option « Friction dans le plan xy » est disponible dans la boîte de dialogue où vous pouvez modifier les non-linéarités.

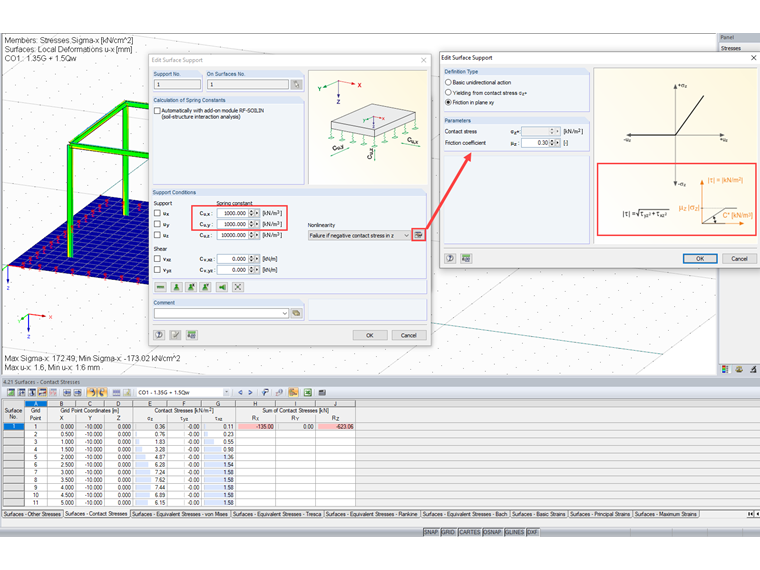

Figure 01 - Définition de la non-linéarité « Friction »

Cette option fonctionne comme l'indique le graphique dans la boîte de dialogue : l'appui dans les directions x et y est entièrement supposé uniquement lorsque la contrainte de contact Tau (contrainte de contact Sigma par coefficient de friction) est atteinte. Il doit tout d'abord être réduit linéairement.

Pour utiliser cette option, vous devez définir un appui dans les directions horizontales. Il peut être fixe ou avec un ressort élastique. Si le ressort est défini sur 0, aucun appui n'est considéré, même lorsqu'un coefficient de friction est entré.
