Je v programu RFEM možnost zohlednit tření u horizontálních reakcí povrchové podpory?

Odpověď

U plošných podpor je tato volba k dispozici pouze tehdy, pokud je v lokálním směru z definována také nelinearita (selhání, pokud je kontaktní napětí v z záporné/kladné). V dialogu, kde lze nelinearitu upravovat, najdete volbu „Tření v rovině xy“.

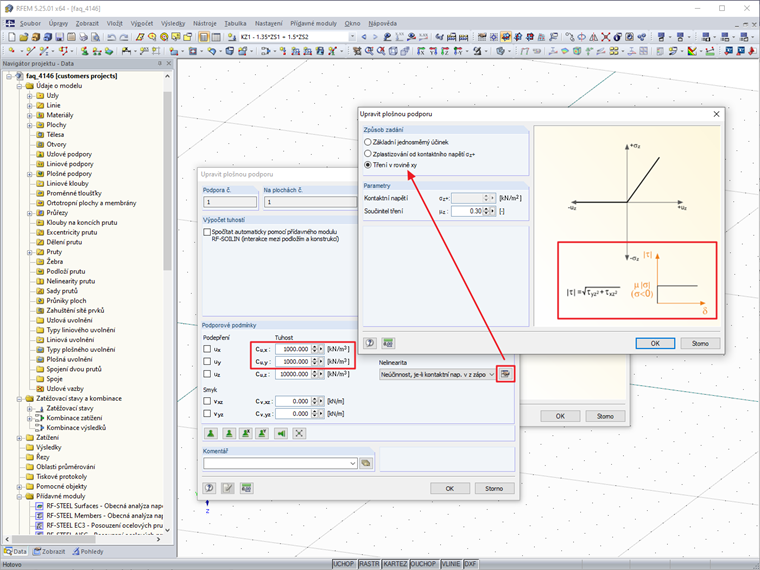

Obr. 01 - Definice nelinearity „tření“

Tato volba funguje tak, jak je znázorněno v grafickém dialogu: Podpora ve směru x a y je plně akceptována pouze při dosažení kontaktního napětí Tau (kontaktní napětí Sigma vynásobené součinitelem tření). Je třeba je lineárně redukovat předem.

Chcete-li tuto možnost využít, musí být podpora ve vodorovném směru. Lze ho definovat jako pevné nebo s pružnou pružinou. Pokud je hodnota pružiny nastavena na 0, nebude se uvažovat žádná podpora, a to ani v případě, že zadáme součinitel tření.
