Comparées à des charges surfaciques « normales », les charges rectangulaires libres présentent un désavantage : la charge n'est pas« couverte » graphiquement et la répartition des charges n'est donc pas clairement reconnaissable sur le graphique.

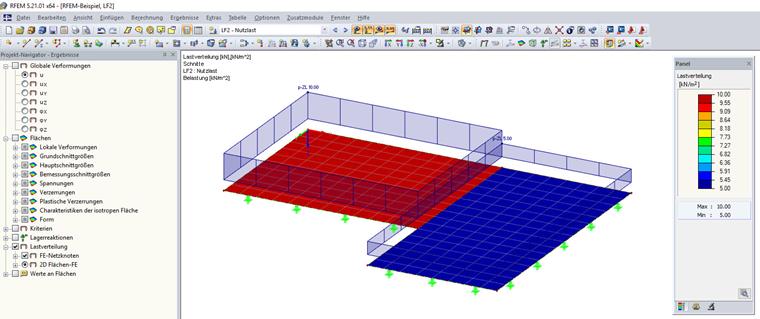

Vous pouvez utiliser l'affichage de la distribution de la charge dans le Navigateur de projet - Résultats : les éléments EF 2D sont colorés et les valeurs correspondantes sont affichées sur l'échelle de couleurs adjacente.
