Volná obdélníková zatížení mají oproti "normálnímu" zatížení na plochu jednu nevýhodu, že zatížení graficky nemá výplň a průběh zatížení tak není v grafickém výstupu jednoznačně rozeznatelný.

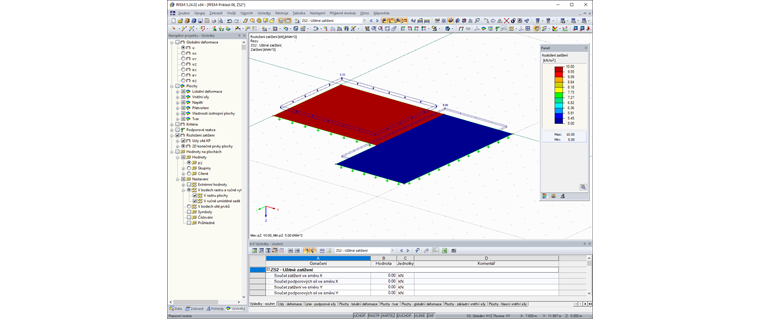

Vypomoct byste si mohli pomocí zobrazení průběhu zatížení v navigátoru projektu Výsledky: Tím se 2D konečné prvky graficky zbarví a příslušné hodnoty se zobrazí v panelu barev po straně.
