Wadą wolnych obciążeń prostokątnych w porównaniu ze „zwykłym“ obciążeniem powierzchniowym jest to, że obciążenie nie jest „przykrywane“ graficznie, a zatem rozkład obciążenia nie jest wyraźnie widoczny na wydruku graficznym.

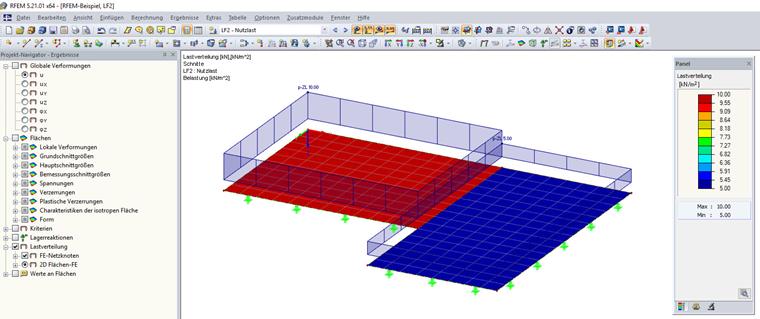

Istnieje możliwość wyświetlenia rozkładu obciążenia w Nawigatorze projektu - Wyniki: Dzięki temu elementy 2D ES zostaną pokolorowane graficznie, a odpowiednie wartości wyników zostaną wyświetlone w sąsiednim panelu kolorów.
Funkcja produktu
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
Wynik obliczeń sejsmicznych jest podzielony na dwie sekcje: wymagania dotyczące prętów i połączeń.
"Wymagania sejsmiczne" zawierają Wymaganą wytrzymałość na zginanie i Wymaganą wytrzymałość na ścinanie połączenia belka-słup dla ram sprężystych. Są one wyszczególnione w zakładce 'Połączenia ram momentowych według prętów'. W przypadku ram stężonych w zakładce 'Połączenie stężone według pręta' podawana jest Wymagana wytrzymałość połączenia na rozciąganie oraz Wymagana wytrzymałość połączenia na ściskanie stężeń.
Przeprowadzone kontrole obliczeń są przedstawiane w tabelach. W szczegółach kontroli obliczeń w przejrzysty sposób przedstawione są wzory i odniesienia do normy.
W module Projektowanie konstrukcji betonowych umożliwia przeprowadzanie obliczeń sejsmicznych prętów stalowych zgodnie z AISC 341-16.
W tym celu dostępnych jest pięć typów systemów SFRS (Seismic Force-Resisting Systems).
