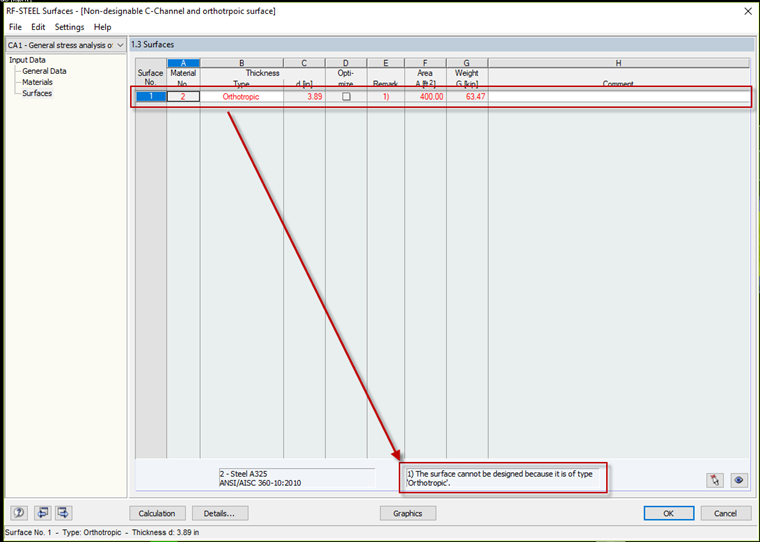

Lorsque j'essaie d'effectuer un calcul dans RF-STEEL Surfaces, l'avertissement n°1162 « La surface n° XX est de type "Orthotrope" et ne peut pas être calculée » s'affiche. Que signifie cet avertissement ?

Réponse

Les surfaces orthotropes ne sont pas linéaires et ne peuvent pas être calculées dans le module additionnel RF-STEEL Surfaces. Il est possible d'effectuer dans RFEM une analyse complète des contraintes pour les surfaces orthotropes qui ont été définies avec le type orthotrope « Épaisseur constante » et comparées aux contraintes limites manuellement définies. Pour tous les autres types d'orthotropie, le programme ne connaît pas les propriétés géométriques de la surface pour chaque point de maillage EF requises pour le calcul des contraintes. Pour ce faire, il serait nécessaire de créer un modèle EF complet et détaillé. Vous pouvez en trouver un exemple dans la FAQ 2468. Les types de surface doivent être définis sur « Standard » afin de pouvoir être calculés dans le module additionnel.


Mots-clés

Orthotrope Surface
