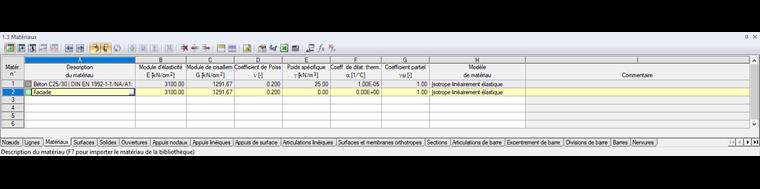

- Définissez le « matériau de la façade » comme élastique linéaire isotrope avec une rigidité moyenne pour les éléments adjacents à la structure principale sans modifier le poids ou les propriétés de dilatation thermique et de rigidité.

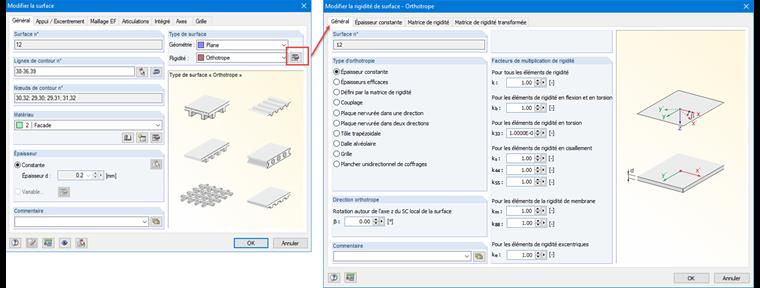

- Dans les zones de la façade, définissez les surfaces constituées de matériau de surface avec le type de rigidité « Orthotrope ». L'épaisseur et la rigidité en torsion doivent être définies proche de zéro afin de garantir qu'aucune charge opposée ne soit transférée à la structure principale aux coins de la surface. Nous recommandons d'utiliser l'épaisseur moyenne de 1 000 des éléments adjacents de la structure principale comme et de diviser la rigidité de torsion k33 par un facteur de 1 000 également.

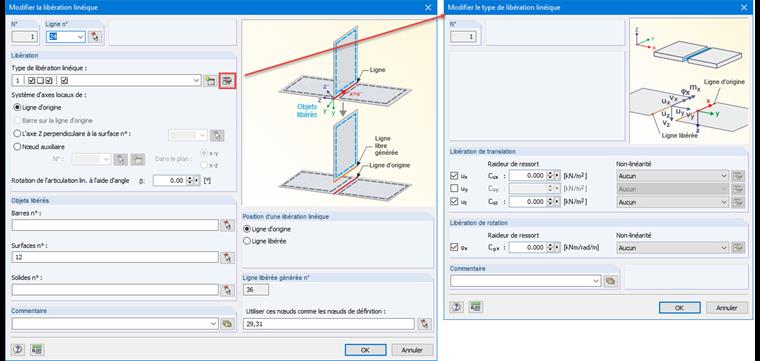

- Définissez une libération linéique entre les surfaces de façade et les éléments de la structure principale afin que seules les forces perpendiculaires aux éléments de la structure principale puissent être transférées. Toutes les autres directions doivent être spécifiées sans force.

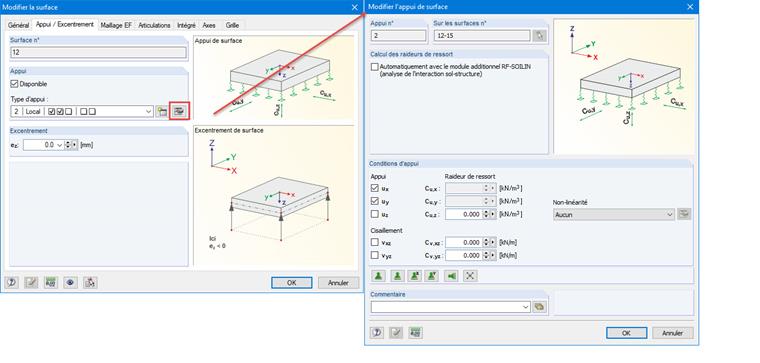

- Pour que les surfaces libérées par des libérations linéiques ne passent pas dans le plan d'un voile, un appui surfacique dans les degrés de liberté x et y doit être appliqué sur les surfaces des façades.
Utilisation des surfaces de façade dans RFEM pour le transfert de charges de vent vers la structure principale

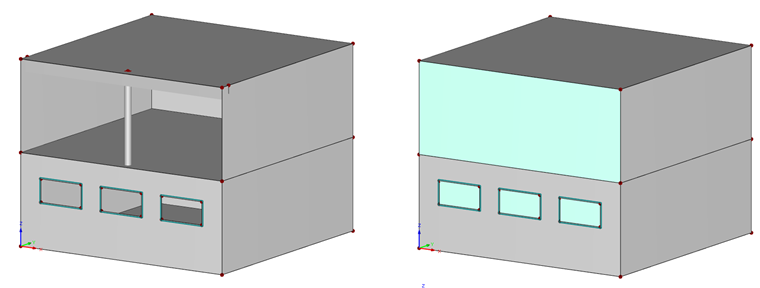

Dans RFEM, existe-t-il des surfaces de façade permettant de transférer des charges de vent vers la structure principale ?
