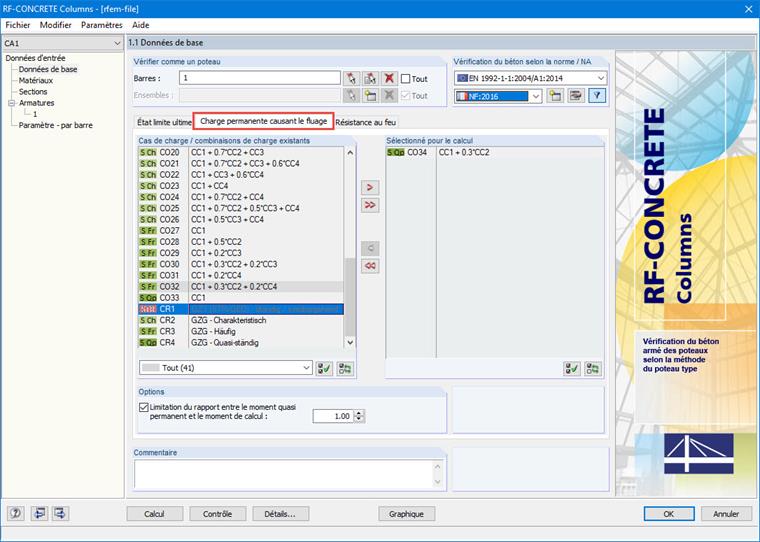

Charge permanente causant le fluage

Cet article vous décrit, à l'aide de l'exemple d'une plaque en béton fibré, les conséquences de l'utilisation de différentes méthodes d'intégration et d'un nombre différent de points d'intégration sur le résultat du calcul.

Afin de calculer correctement une retombées de poutre ou une poutre en T dans RFEM 6 et le module complémentaire « Vérification du béton », il est essentiel de déterminer les « Largeurs de semelle » pour les nervures. Cet article traite des options d'entrée pour une poutre à deux travées et du calcul des dimensions de la semelle selon l'EN 1992-1-1.

Si des structures régulières doivent être calculées, l'entrée n'est souvent pas compliquée, mais elle prend du temps. L'automatisation de la saisie permet alors de gagner un temps précieux. Dans le cas présent, il s'agit de considérer les étages d'une maison comme des étapes individuelles de construction. La saisie doit être effectuée à l'aide d'un programme C# afin que l'utilisateur n'ait pas à entrer manuellement les éléments des différents étages.

Le module complémentaire Vérification du béton vous offre la possibilité d'effectuer une vérification simplifiée de la résistance au feu selon l'EN 1992-1-2 pour les poteaux (Chapitre 5.3.2) et les poutres (Chapitre 5.6).

Les méthodes suivantes sont disponibles pour la vérification simplifiée de la résistance au feu :

• Poteaux : Dimensions minimales des sections rectangulaires ou circulaires selon le tableau 5.2a et l'équation 5.7 pour le calcul de la durée d'exposition au feu
• Poutre : Dimensions minimales et distance de l'axe selon les tableaux 5.5 et 5.6

Vous pouvez déterminer les efforts internes pour la vérification de la résistance au feu de deux méthodes.

• 1 Dans ce cas, les efforts internes de la situation de projet accidentelle sont directement inclus dans le calcul.
• 2 Les efforts internes pour le calcul à température normale sont réduits à l'aide du facteur Eta,fi (ηfi) et sont ensuite utilisés dans la vérification de la résistance au feu.

De plus, il est possible de modifier la distance de l'axe selon l'Éq 5,5.

Le module complémentaire Vérification du béton vous permet d'effectuer la vérification à la fatigue des barres et des surfaces selon le chapitre 6.8 de l'EN 1992-1-1.

Pour la vérification à la fatigue, deux méthodes de calcul peuvent être sélectionnées dans les configurations de calcul :

• Méthode de calcul 1 : Calcul simplifié selon 6.8.6 et 6.8.7(2) : Le calcul simplifié est appliqué pour les combinaisons d'actions fréquentes selon l'EN 1992-1-1, 6.8.6(2) et l'EN 1990, Éq.(6.15b) avec les charges de trafic appropriées à l'état limite de service. L'étendue de contrainte maximale selon 6.8.6 est vérifiée pour l'acier de béton armé. La contrainte de compression du béton est déterminée à l'aide des contraintes supérieures et inférieures admissibles selon 6.8.7(2).
• Méthode de calcul 2 : Calcul de la contrainte équivalente vis à vis de l'endommagement selon 6.8.5 et 6.8.7(1) (vérification à la fatigue simplifiée) : La vérification à l'aide des étendues de contrainte équivalentes vis-à-vis de l'endommagement est effectuée pour la combinaison de fatigue selon l'EN 1992-1-1, 6.8.3, Éq. (6,69) avec l'action cyclique Q_fat spécifiquement définie.

Dans le module complémentaire Vérification du béton, vous pouvez effectuer des analyses sismiques pour les barres en béton armé selon l'EC 8. Celui-ci inclut les fonctionnalités suivantes :

• Configurations pour l'analyse sismique
• Différenciation entre les classes de ductilité DCL, DCM, DCH
• Possibilité de transférer le coefficient de comportement de l'analyse dynamique
• Vérification de la valeur limite du coefficient de comportement
• Vérifications de la capacité des « Poteau fort - poutre faible »
• Règles pour la vérification de la ductilité en courbure
• Règles pour la ductilité locale.
