Importation d'un fichier STL dans RWIND Simulation

Lorsque vous importez un modèle de type de fichier *.stl , vous pouvez spécifier l’unité de longueur utilisée dans le fichier.

Lors de la première importation, une attention insuffisante a été accordée au fichier STL qui a été mis à l'échelle par un facteur trop important de 1 000. L'importation fonctionne sans erreur, mais un examen des dimensions de la soufflerie montre qu'elle est considérablement plus grande que ce à quoi on pourrait s'attendre. Ebenso können Sie sich die Abmessungen des Modells über Rechtsklick auf das Modell - Bearbeiten - Info anzeigen lassen.

Foire aux questions (FAQ)

[FR] FAQ 004537 | Comment puis-je importer un fichier STL à l'échelle souhaitée dans RWIND Simulation...

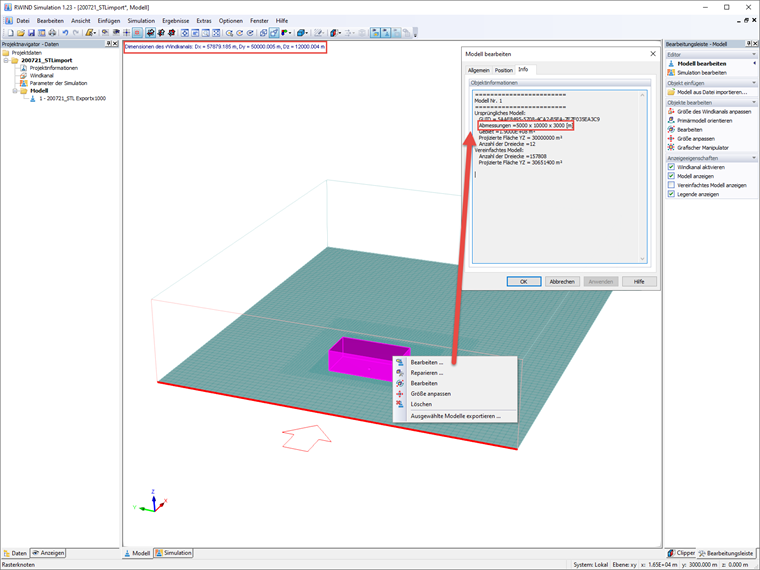

Importation d'un modèle à une échelle incorrecte

Um die Datei im gewünschten Maßstab zu importieren, hilft Ihnen bei dieser Datei der Import in der Längeneinheit mm. Les dimensions de la soufflerie et les dimensions du modèle sont conformes aux attentes.

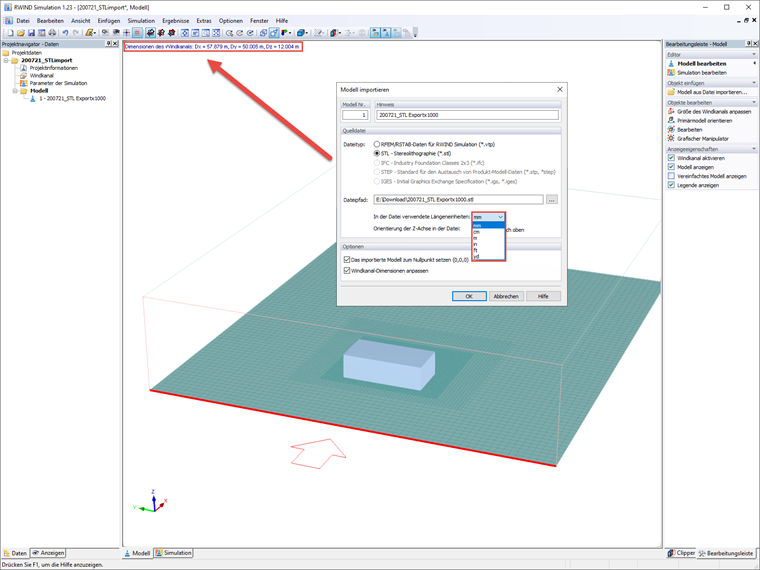

Importation du modèle à l'échelle ajustée
