Jak mohu v programu RWIND Simulation importovat soubor STL v požadovaném měřítku?

Odpověď

Při importu modelu typu *.stl můžete určit délkovou jednotku, která se použije v souboru.

Při prvním importu nebyla věnována dostatečná pozornost tomu, že soubor STL byl příliš zvětšený s faktorem 1000. Import funguje bez chyb, ale pohled na rozměry větrného tunelu již ukazuje, že je výrazně větší, než by se očekávalo. Stejně tak je možné zobrazit rozměry modelu kliknutím pravým tlačítkem myši na model a použít možnosti Upravit - Info.

Obr. 01 - Import modelu v nesprávném měřítku

Pro import souboru v požadovaném měřítku Vám zde pomůže import v jednotkách délky mm. Rozměry větrného tunelu a rozměry modelu splňují očekávání.

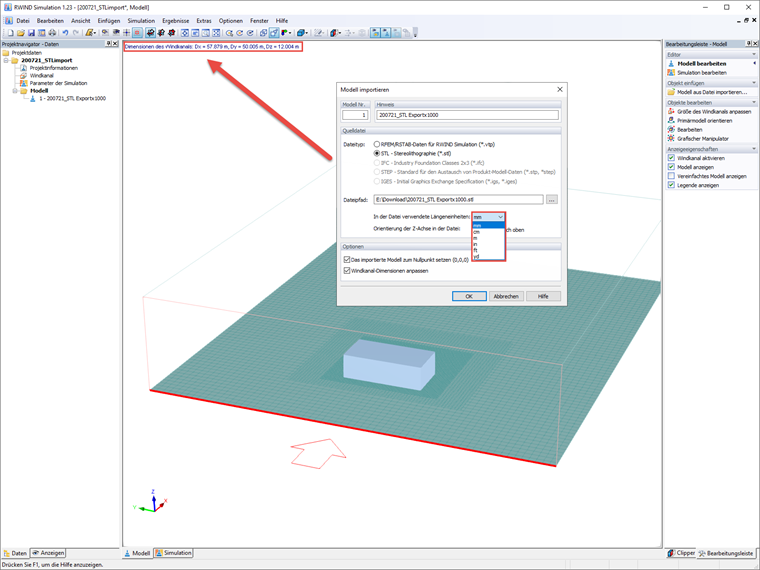

Obr. 02 - Import modelu v upraveném měřítku

Klíčová slova

Import STL Délková jednotka Měřítko Změna velikosti
