Périmètre de contrôle au niveau d'un coin de voile

Le périmètre critique au coin du voile de ma structure semble étrange. créer une cotation linéaire ?


Réponse:

Si le coin de voile se trouve au coin d'une plaque, le module additionnel peut ne pas créer le périmètre critique comme prévu.

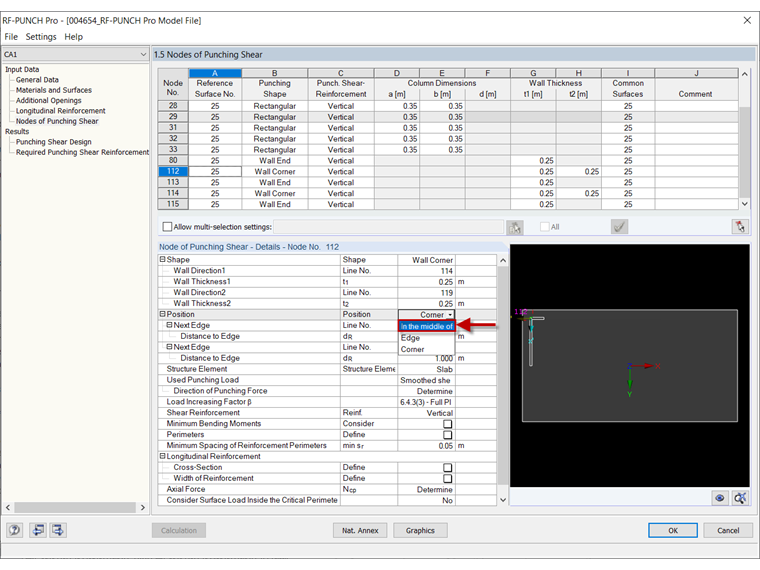

Cela peut être optimisé en changeant l'appui du coin de voile de « Coin » à « Centre » dans la fenêtre 1.5.

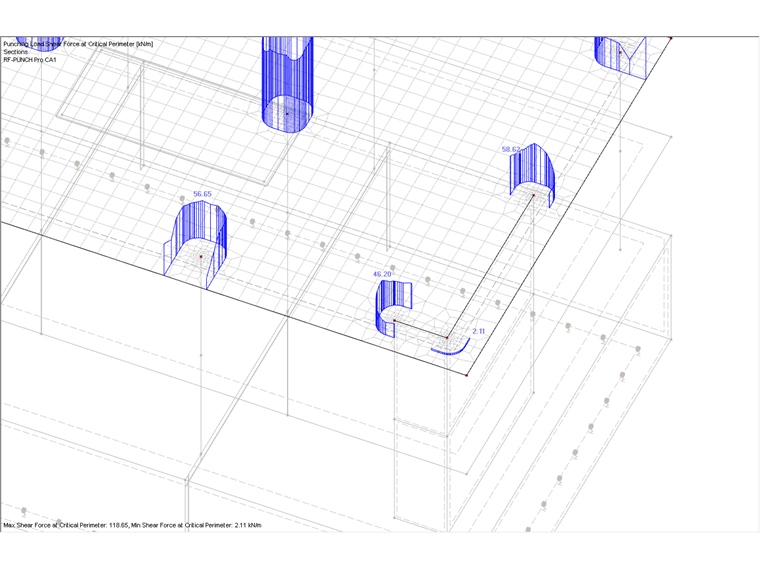

Ce changement se traduirait par la distribution indiquée sur la Figure 03.
