Kritický kontrolovaný obvod v rohu stěny vypadá zvláštně. Čím to může být?

Q: Kritický kontrolovaný obvod v rohu stěny vypadá zvláštně. Čím to může být?

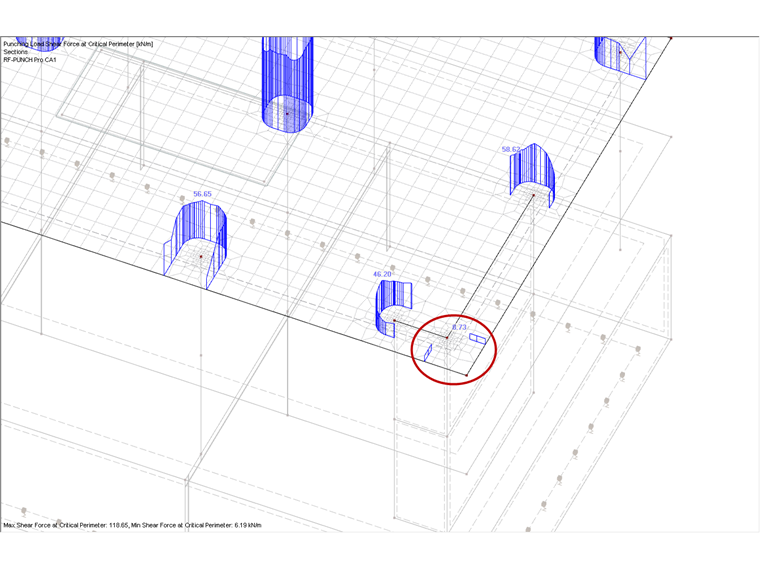

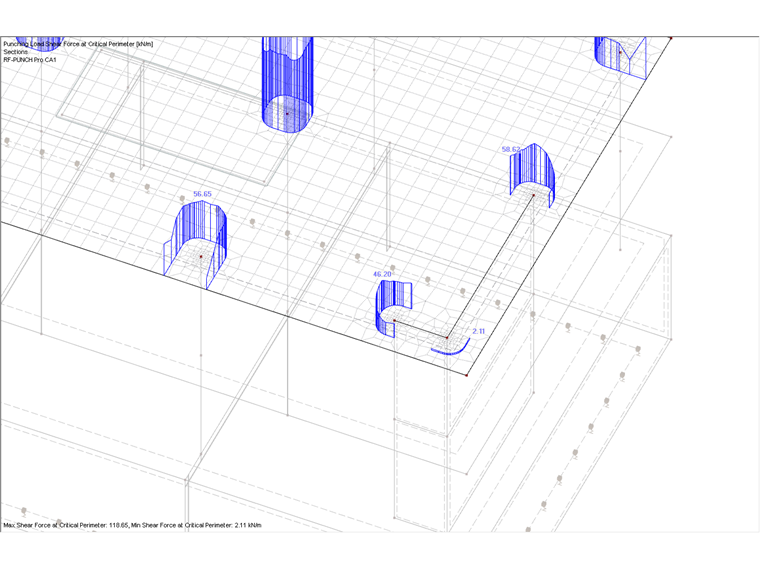

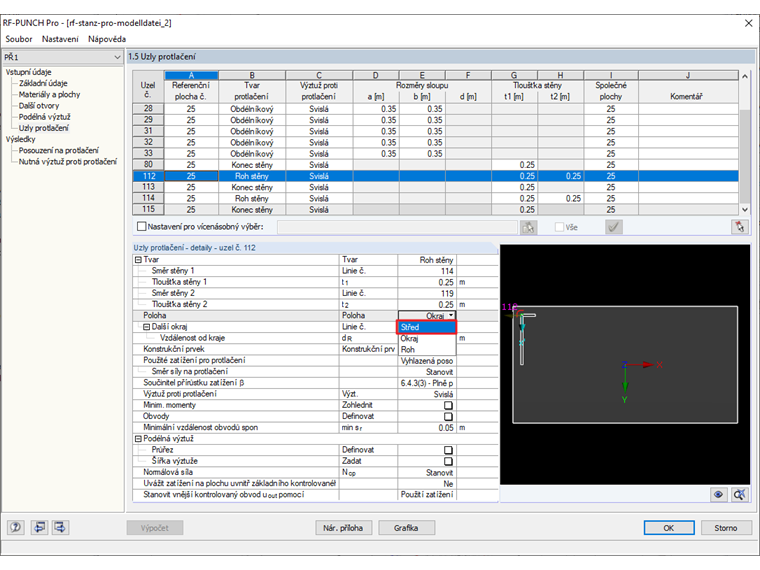

Pokud se roh stěny nachází v rohu desky, tak potom přídavný modul nemusí vytvořit kritický obvod podle očekávání. Toto je možné optimalizovat přenastavením podpor rohu stěny v dialogu 1.5 z možnosti "Roh" na "Střed".Výsledkem této změny by měl být průběh znázorněný na Obrázku 03.

Question

Kritick&#253; kontrolovan&#253; obvod v rohu stěny vypad&#225; zvl&#225;štně. Č&#237;m to může b&#253;t?

Accepted Answer

Pokud se roh stěny nach&#225;z&#237; v rohu desky, tak potom př&#237;davn&#253; modul nemus&#237; vytvořit kritick&#253; obvod podle oček&#225;v&#225;n&#237;.                Toto je možn&#233; optimalizovat přenastaven&#237;m podpor rohu stěny v dialogu 1.5 z možnosti "Roh" na "Střed".V&#253;sledkem t&#233;to změny by měl b&#253;t průběh zn&#225;zorněn&#253; na Obr&#225;zku 03.

Kontrolní obvod v rohu stěny

Kritický kontrolovaný obvod v rohu stěny vypadá zvláštně. Čím to může být?
