Plan de cisaillement dans l'option de filetage selon l'AISC 360-16
Réponse

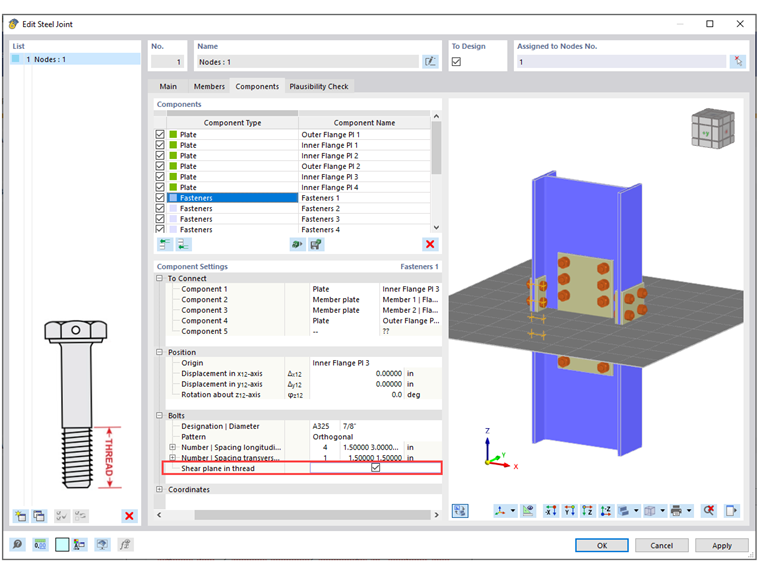

Par défaut, l'option « Plan de cisaillement dans le filetage » est activée et la résistance inférieure selon la norme de calcul sélectionnée est prise en compte pour la vérification du cisaillement du boulon.
Dans l'AISC, les résistances nominales au cisaillement des boulons sont répertoriées dans le Tableau J3.2. Par exemple, un boulon du groupe A (par exemple, A325) a une résistance nominale au cisaillement de 54 ksi (372 MPa) lorsque les filetages ne sont pas exclus des plans de cisaillement. Pour utiliser la résistance supérieure de 68 ksi (469 MPa), l'option permettant d'exclure les filetages des plans de cisaillement peut être décochée.
Mots-clés
Boulon Plan de cisaillement Filetage Assemblage acier Assemblage AISC 360
