AISC 360-16 Płaszczyzna ścinania w gwincie
Odpowiedź

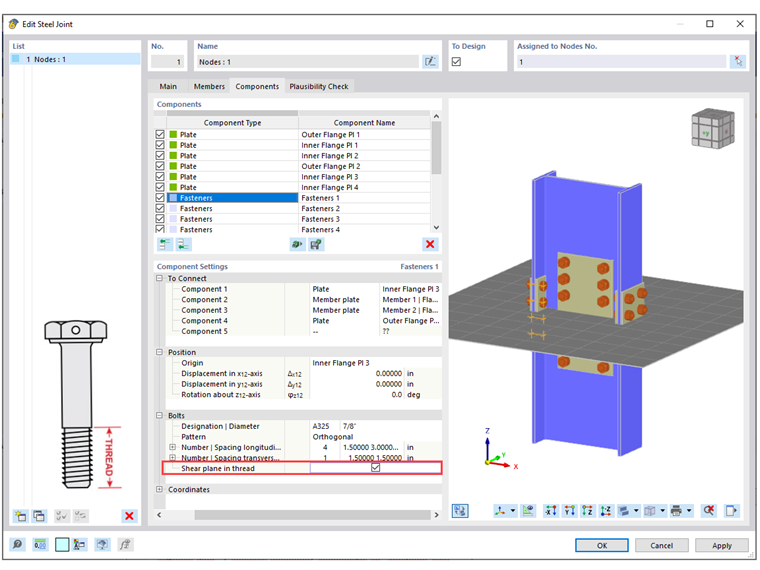

Domyślnie aktywna jest opcja Płaszczyzna ścinania w gwincie, a do sprawdzenia ścinania w śrubie jest brana pod uwagę niższa wytrzymałość zgodna z wybraną normą obliczeniową.
W AISC nominalne wytrzymałości śrub na ścinanie są podane w tabeli J3.2. Na przykład, śruba z grupy A (na przykład A325) ma nominalną wytrzymałość na ścinanie równą 54 ksi (372 MPa), gdy gwint nie jest wykluczony z płaszczyzn ścinania. Aby użyć wyższej wytrzymałości, wynoszącej 68 ksi (469 MPa), można odznaczyć opcję, aby wykluczyć gwinty z płaszczyzn ścinania.
Słowa kluczowe
Śruba Płaszczyzna ścinania Gwint Połączenie stalowe Połączenie AISC 360
