RF-GLASS | Entrée

Fonctionnalité de produits

La géométrie du vitrage est importée du modèle de RFEM.

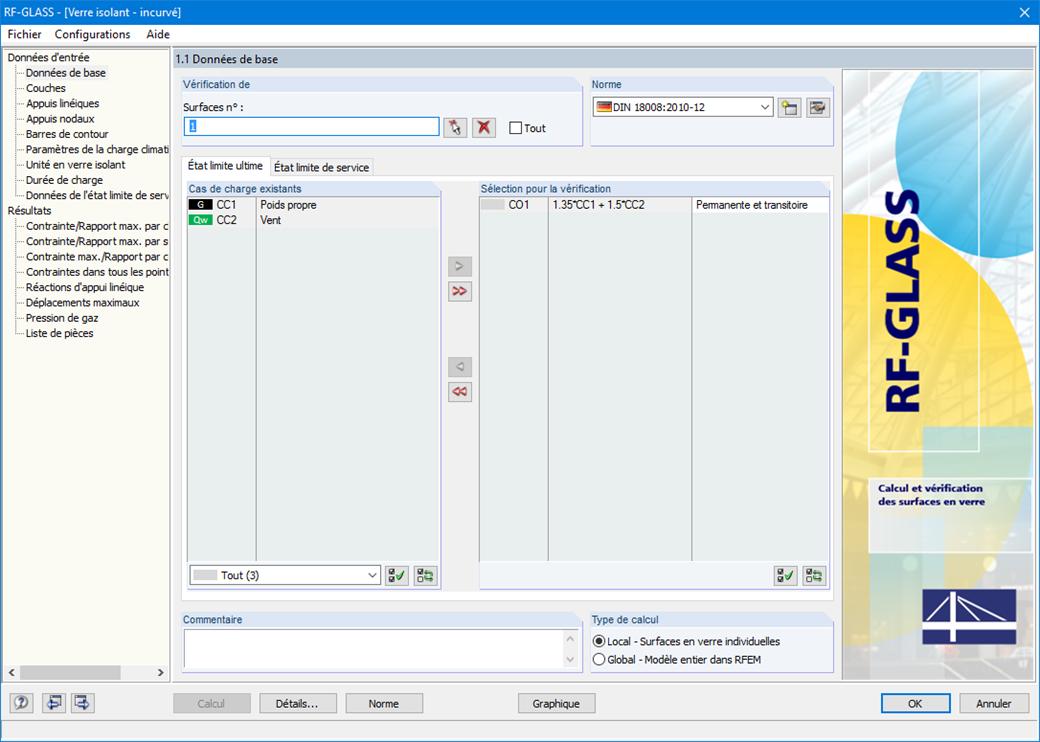

Après avoir démarré le module, vous entrez le numéro des surfaces que vous souhaitez vérifier, ou vous sélectionnez les surfaces dans le graphique. Ensuite, vous sélectionnez les cas de charge, les combinaisons de charge et de résultat pour la vérification aux états limites ultime et de service. Vous décidez si le calcul sera effectué sans l'influence de la structure environnante (calcul local) ou considérant l'influence (calcul global). Si vous choisissez le calcul Local, chaque surface sélectionnée pour la vérification est prise en compte et calculée individuellement.

En cas de calcul Global, la structure entière est considérée, avec tous les panneaux de verre entrés. Vous définissez toutes les données sur la composition du vitre et les propriétés de chaque couche dans les fenêtres d'entrée de RF-GLASS. Vous pouvez sélectionner les couches de type verre, feuille et gaz. Chaque matériau peut être choisi à partir de la bibliothèque, laquelle contient un grand nombre de matériaux.

Vous pouvez modifier tous les paramètres de chacune des couches, ainsi que leur épaisseur. Vous pouvez créer différentes couches dans RF-GLASS, de sorte que vous puissiez vérifier différents types de verre simultanément.

En cas de calcul de verre isolant, vous pouvez définir des charges externes ainsi que des charges dues à la température, la pression atmosphérique et aux changements d'altitude. Ces charges sont automatiquement calculées sur la base des paramètres de charge climatiques dans RF-GLASS. Lorsque vous choisissez le calcul local, vous devez définir les appuis linéiques, les appuis nodaux et les barres de contour des surfaces dans RF-GLASS. Ces appuis et barres sont considérés que dans RF-GLASS et n'ont aucune influence sur le modèle créé dans RFEM.
