• Technologie de l'intelligence artificielle (IA) : Optimisation du nuage de particules (PSO)
• Optimisation de la structure selon le poids minimal ou la déformation
• Utilisation d'un nombre quelconque de paramètres d'optimisation
• Spécification des plages variables
• Optimisation des sections et des matériaux
• Types de définition de paramètre
• Optimisation | Redimensionnement ou optimisation | Descendant
• Application de modèles paramétriques et de blocs
• Paramétrisation des blocs basée sur le code avec JavaScript
• Optimisation en considérant les résultats de calcul
• Affichage tabulaire des meilleures mutations du modèle
• Affichage en temps réel des mutations du modèle lors du processus d'optimisation
• Estimation du coût du modèle sur la base de la spécification des prix unitaires
• Détermination de l'impact climatique potentiel GWP lors de la réalisation du modèle par estimation de l'équivalent CO₂
• Indication des unités de poids, de volume et de surface (prix et CO₂e)

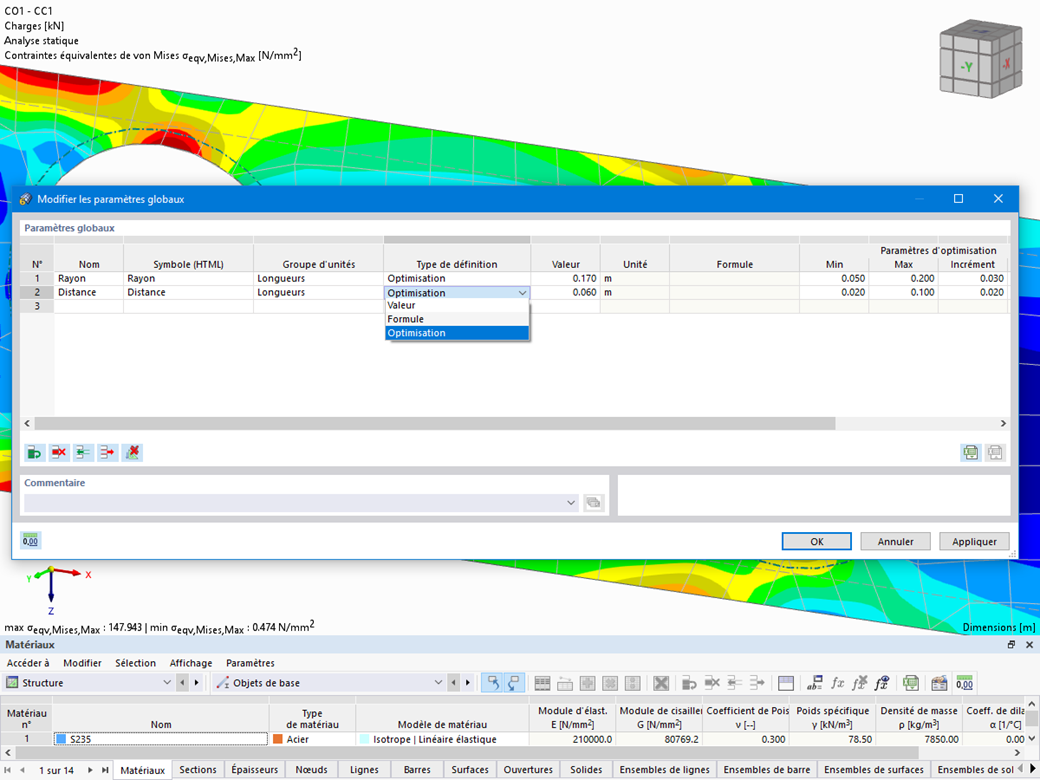

Le saviez-vous ? L'optimisation de la structure complète les paramètres entrés dans les logiciels RFEM ou RSTAB. Il s'agit d'un processus parallèle au calcul du modèle proprement dit avec toutes ses définitions de calcul habituelles. Le module complémentaire suppose que votre modèle ou bloc est structuré avec une relation paramétrique et est contrôlé dans son intégralité par des paramètres de contrôle globaux de type « Optimisation ». Par conséquent, il existe une limite inférieure et supérieure et une taille de pas pour les paramètres de contrôle afin de délimiter la zone d'optimisation. Si vous voulez trouver les valeurs optimales pour les paramètres de contrôle, vous devez spécifier un critère d'optimisation (par exemple le poids minimum) avec la sélection d'une méthode d'optimisation (par exemple l'optimisation du nuage de particules).

L'estimation des coûts et des émissions de CO₂ se trouve déjà dans les définitions des matériaux. Vous pouvez activer les deux options individuellement dans chaque définition de matériau. L'estimation est basée sur un coût unitaire ou une émission unitaire pour les barres, les surfaces et les solides. Vous pouvez choisir de spécifier les unités par poids, de volume ou de surface.

Pour le processus d'optimisation, vous pouvez utiliser deux méthodes, avec lesquelles vous pouvez trouver les valeurs de paramètre optimales selon un critère de poids ou de déformation.

L'optimisation du nuage de particules (PSO) est la méthode la plus efficace avec le temps de calcul le plus court. En avez-vous déjà entendu parler ou lu quelque chose à ce sujet ? Cette technologie d'intelligence artificielle (IA) présente une forte analogie avec le comportement des groupes d'animaux à la recherche d'un lieu de repos. Dans de tels groupes, vous trouverez de nombreux individus (voir la solution d'optimisation - par exemple le poids) qui aiment rester en groupe et suivre les mouvements du groupe. Supposons que chaque membre du groupe a besoin de se reposer dans un lieu de repos optimal (voir la meilleure solution - par exemple le poids le plus bas). Ce besoin augmente à mesure que vous vous approchez de l'aire de repos. Ainsi, le comportement de l'essaim est également influencé par les caractéristiques de l'espace (voir le diagramme de résultats).

Pourquoi cette digression sur la biologie ? C'est simple : Le processus PSO dans RFEM ou RSTAB se déroule de la même manière. Le calcul commence par un résultat d'optimisation provenant d'une assignation aléatoire des paramètres à optimiser. Ce faisant, il détermine en permanence de nouveaux résultats d'optimisation avec des valeurs de paramètres variées, basés sur l'expérience des mutations de modèle déjà effectuées. Ce processus se poursuit jusqu'à ce que le nombre spécifié de mutations de modèle possibles soit atteint.

Une méthode de traitement par lots est également disponible dans le logiciel. Cette méthode tente de vérifier toutes les mutations de modèle possibles en spécifiant de manière aléatoire les valeurs des paramètres d'optimisation jusqu'à ce qu'un nombre prédéterminé de mutations de modèle possibles soit atteint.

Après avoir calculé une mutation de modèle, les deux variantes vérifient également les résultats de calcul activés des modules complémentaires. De plus, ils enregistrent la variante avec le résultat d'optimisation correspondant et l'assignation des valeurs des paramètres d'optimisation avec une charge <1.

Vous pouvez déterminer les coûts et les émissions totaux estimés à partir des totaux respectifs des matériaux individuels. Les sommes des matériaux sont composées des sommes partielles basées sur le poids, le volume et l'aire des éléments de barre, de surface et de solide.
