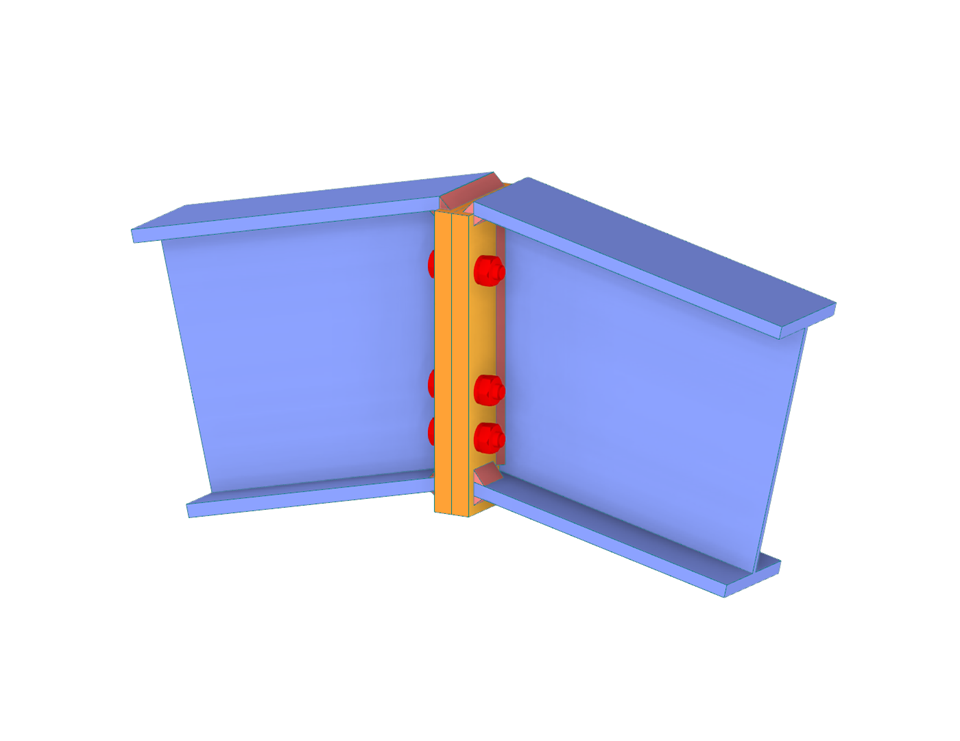

Assemblage rigide en acier | 1
Modèle à télécharger
Description
Téléchargez ici le modèle d'un assemblage rigide et ouvrez-le avec le logiciel de calcul aux éléments finis RFEM.
Ce modèle est présenté dans le webinaire gratuit « Analysis of Steel Joints Using Finite Element Model in RFEM 6 » du 24 février 2022 (en anglais et du 22 février 2022 en allemand).
Modèle utilisé dans
- Fonctionnalité de produit 002313 | Plausibility Check | Steel Joints
- Événement 002488 | Analysis of steel connections using a finite element model in RFEM 6
- Événement 002490 | Analyse des Assemblages acier à l'aide d'un modèle aux éléments finis dans RFEM 6
- Vidéos 003238 |
- Vidéos 003241 | Analyse des assemblages acier à l'aide d'un modèle aux éléments finis dans RFEM 6
Mots-clés
Assemblage en acier Acier Structure métallique
Liens
- Webinar "Analyse von Stahlanschlüssen mittels Finite-Elemente-Modell in RFEM 6
- Stahlanschlüsse-Statikmodellen zum freien Herunterladen
- Assemblages métalliques pour RFEM 6
Laissez un commentaire...
Laissez un commentaire...
- Vues 554x
- Téléchargements 60x
- Mis à jour 7 avril 2022
- Nombre de nœuds 62
- Nombre de lignes 91
- Nombre de barres 89
- Nombre de surfaces 6
- Nombre de solides 0
- Nombre de cas de charge 5
- Nombre de combinaisons liées aux charges 10
- Nombre de combinaisons de résultats 0
- Poids total 7,096 t
- Cotation fonctionnelle 13 000 x 6 001 x 15 000 m
