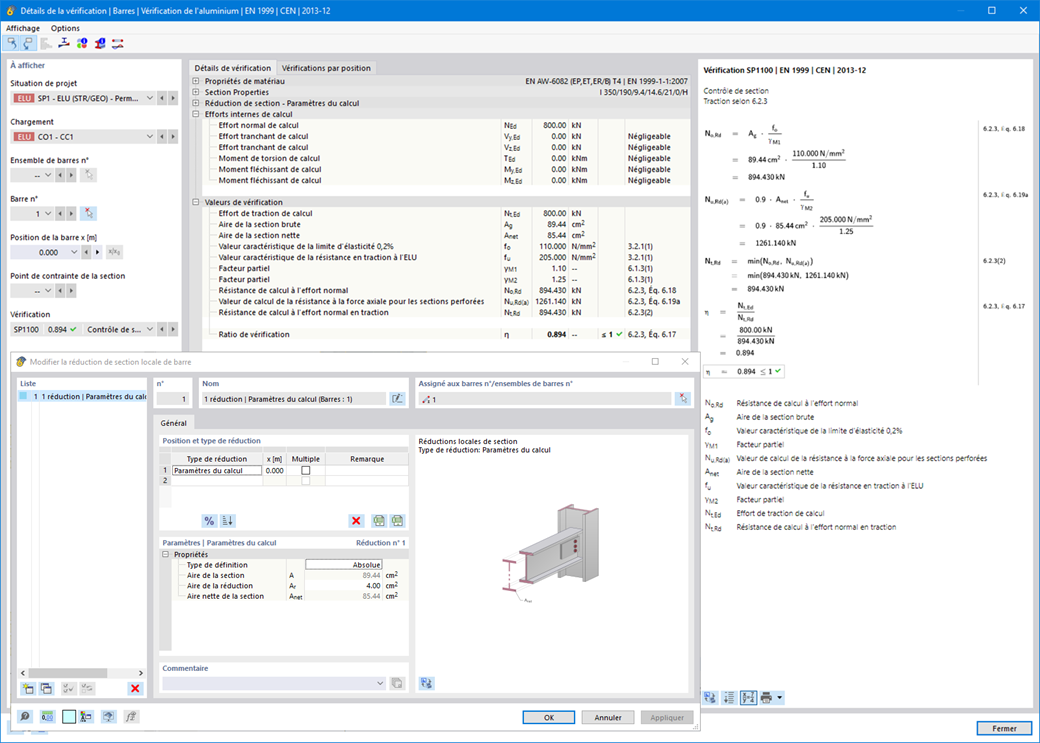

Vous savez certainement que lorsque vous assemblez des composants chargés en traction avec des assemblages boulonnées, vous devez considérer la réduction de section causée par les trous de boulons dans la vérification à l'état limite ultime. Les logiciels de calcul de structure ont également une solution à ce problème. Dans le module complémentaire Vérification de l'aluminium, vous pouvez entrer une réduction locale de section de barre. Entrez la réduction de la section sous forme de valeur absolue ou en pourcentage de la surface totale à tous les emplacements pertinents.
Vérification de l'aluminium | Vérification de la traction en considérant une aire de section réduite (telle que l'affaiblissement de trou)
Avez-vous des questions ?
23.05.2024
Webinaire
20.06.2024
Webinaire
Longueur: 00:02:24 min
Longueur: 00:47:53 min
Longueur: 00:58:31 min
Longueur: 00:00:00 min
Longueur: 01:08:02 min
Longueur: 01:02:19 min
Foire aux questions (FAQ)
Longueur: 00:00:16 min
Fonctionnalité de produit
Longueur: 00:00:33 min
Fonctionnalité de produit
Longueur: 00:00:41 min
Pour l'aptitude au service d'une structure, les déformations ne doivent pas dépasser certaines valeurs limites. Dans un exemple, nous allons vous montrer comment vérifier la flèche des barres à l'aide des modules complémentaires de vérification.
Dans cet article, nous vous expliquons comment modéliser et calculer des structures à câbles dans RFEM 6 et RSTAB 9.
Cet article présente et explique l'influence de la rigidité en flexion des câbles sur leurs efforts internes. Cet article donne également des conseils pour réduire cette influence.
La norme ASCE 7-22 [1], 12.9.1.6 spécifie à quel moment les effets P-delta doivent être considérés lors de l'analyse du spectre de réponse modal pour l'analyse de sismicité. Le CNB 2020 [2], 4.1.8.3.8.c indique uniquement une brève exigence sur la considération des défaut initial global d'aplomb dus à l’interaction entre les charges de gravité et la structure déformée. Il peut donc être nécessaire de considérer les effets du second ordre, également appelés P-delta, lors d'une analyse sismique.
Le module complémentaire Vérification de l'aluminium vous offre encore plus d'options. Les sections générales qui ne sont pas prédéfinies dans la bibliothèque de sections peuvent également être vérifiées ici. Par exemple, créez une section dans le logiciel RSECTION, puis importez-la dans RFEM/RSTAB. Selon la norme de calcul utilisée, vous avez le choix entre différents formats de calcul. Cela inclut, par exemple, l'analyse des contraintes équivalentes.
Avec une licence pour RSECTION et Sections efficaces, vous pouvez également effectuer les vérifications en tenant compte des propriétés de section efficace selon l'EN 1999-1-1.
Vous savez certainement que lorsque vous assemblez des composants chargés en traction avec des assemblages boulonnées, vous devez considérer la réduction de section causée par les trous de boulons dans la vérification à l'état limite ultime. Les logiciels de calcul de structure ont également une solution à ce problème. Dans le module complémentaire Vérification de l'aluminium, vous pouvez entrer une réduction locale de section de barre. Entrez la réduction de la section sous forme de valeur absolue ou en pourcentage de la surface totale à tous les emplacements pertinents.
Avez-vous utilisé le solveur de valeurs propres du module complémentaire pour déterminer le facteur de charge critique dans le cadre de l'analyse de stabilité ? Dans ce cas, vous pouvez ensuite afficher la forme modale déterminante de l'objet à calculer comme résultat.
- Calcul des flèches et comparaison avec les valeurs limites normatives ou ajustées manuellement
- Considération d'une contre-flèche pour l'analyse des flèches
- Différentes valeurs limites sont possibles, selon le type de situation de projet
- Ajustement manuel des longueurs de référence et de la segmentation par direction
- Calcul des flèches liées à la structure initiale ou à la structure déformée
- Autres vérifications détaillées selon la norme de calcul sélectionnée (par exemple vérification des vibrations selon l'EN 1999-1-1, 7.2.3)
- Affichage graphique des résultats intégré dans RFEM/RSTAB, par exemple le rapport de calcul d'une valeur limite, une déformation ou une flèche
- Intégration complète des résultats dans le rapport d'impression de RFEM/RSTAB
