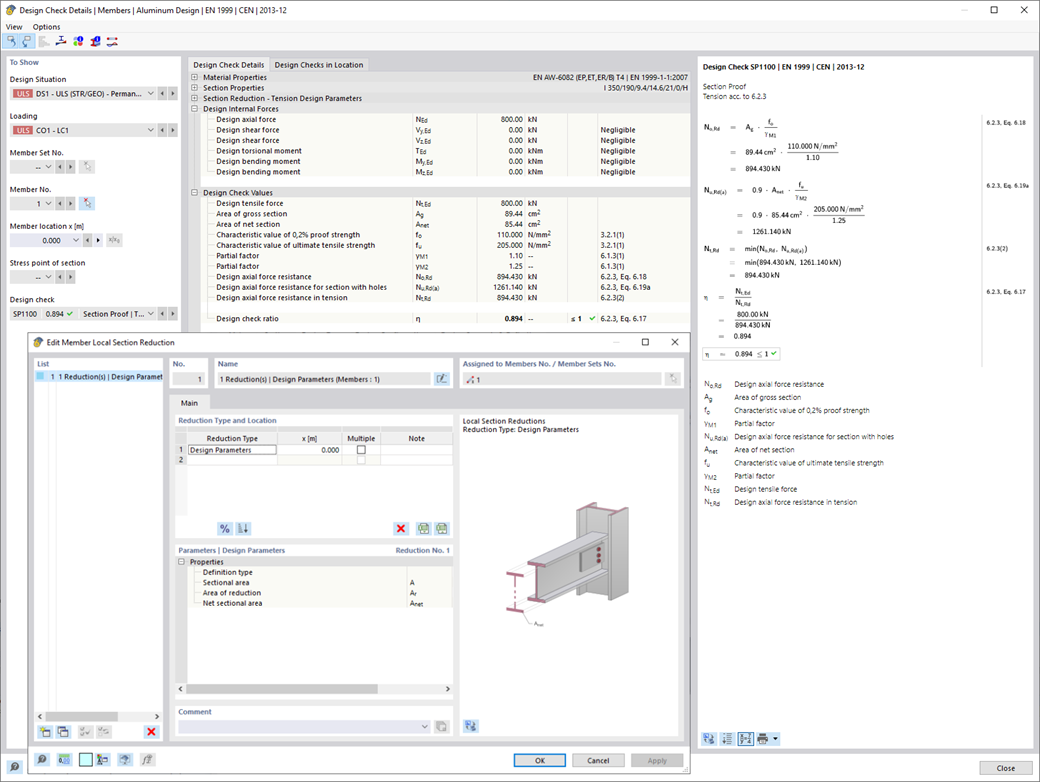

Jistě víte, že při spojování prvků namáhaných v tahu šroubovými spoji musíte při posouzení únosnosti zohlednit oslabení průřezu vyvrtáním otvorů pro šrouby. I pro takové případy mají programy pro statické výpočty řešení. V addonu Posouzení hliníkových konstrukcí můžete zadat lokální oslabení průřezu prutu. Redukci průřezu můžete zadat jako absolutní hodnotu nebo v procentech z celkové plochy na všech relevantních místech.
Posouzení hliníkových konstrukcí | Posouzení na tah se zohledněním redukované průřezové plochy (např. oslabení otvory)
