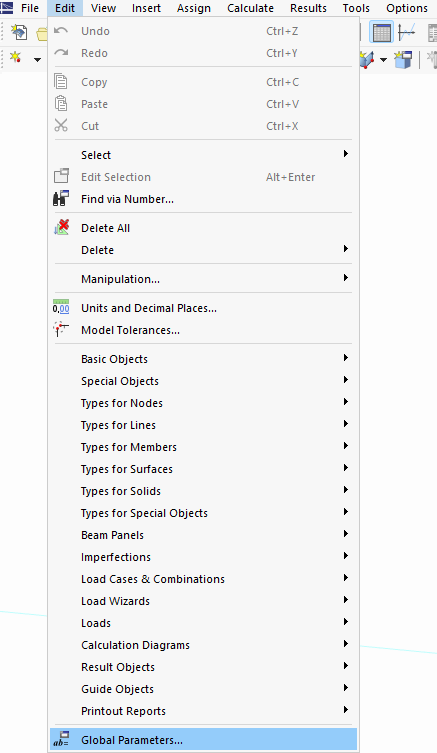

Au cours du processus d’optimisation, une affectation des paramètres est recherchée pour le modèle dépendant des paramètres d’optimisation, afin d’atteindre au mieux l’objectif d’optimisation. Les paramètres d’optimisation sont organisés, à l’instar des paramètres ordinaires pour la Parametrisierte Eingabe, dans la liste des paramètres. Vous pouvez ouvrir cette liste avec la fonction Paramètres globaux dans le menu 'Modifier'.
Si vous avez activé le Add-On Modèle d’optimisation dans les données de base du modèle, de nouveaux types de définition de paramètres sont disponibles dans la boîte de dialogue 'Paramètres globaux'. Vous pouvez ainsi contrôler individuellement la tâche d’optimisation pour chaque paramètre.
- Optimisation: La solution optimale est recherchée dans chaque sens d’action du paramètre.
- Optimisation | Croissant: La solution se situe dans le sens d’action positif du paramètre.
- Optimisation | Décroissant: La solution se situe dans le sens d’action négatif du paramètre.
- Formule d’optimisation: Une formule peut être utilisée pour déterminer la solution optimale.

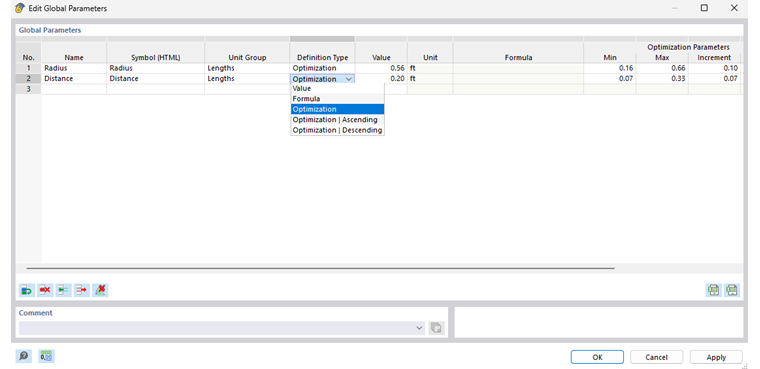

Pour chaque paramètre d’optimisation, indiquez un 'Nom' et un 'Symbole' HTML, comme vous en avez l’habitude pour les paramètres ordinaires. Sélectionnez ensuite le groupe d’unités du paramètre dans la liste. Pour chaque paramètre devant être optimisé, sélectionnez l’un des types de définition 'Optimisation' (voir l’image Définir des paramètres globaux pour l’optimisation).
La 'Valeur' représente, avant l’optimisation, une saisie utilisateur quelconque : elle doit seulement se situer entre les paramètres d’optimisation 'Min' et 'Max'. Au cours du processus d’optimisation, cette valeur est adaptée par étapes et affichée graphiquement sur le modèle à chaque étape. Lorsque l’objectif d’optimisation est atteint, la 'Valeur' est à considérer comme le résultat de la tâche d’optimisation.

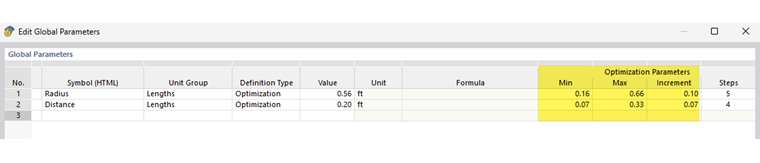

Dans les colonnes restantes, vous pouvez définir les 'paramètres d’optimisation'.
Les spécifications suivantes sont requises pour le processus d’optimisation :
- Min : Cette valeur définit la limite inférieure du paramètre. Elle ne doit pas être supérieure à la 'Valeur' elle-même.
- Max : Cette valeur définit la limite supérieure du paramètre. Elle ne doit pas être inférieure à la 'Valeur'.
- Incrément : L’optimisation s’effectue par étapes selon les intervalles définis ici.
- Pas : Le nombre de pas possibles lors de l’optimisation du paramètre résulte des intervalles (incréments) ainsi que des valeurs minimales et maximales.
Les colonnes 'Incrément' et 'Pas' sont interactives : si vous modifiez une valeur, l’autre colonne s’adapte automatiquement.
Dans différents dialogues de saisie du programme principal RFEM et RSTAB, il est possible d’enregistrer ces paramètres variables dans le modèle au lieu d’une valeur fixe. Cette fonction est accessible dans le menu contextuel du champ de saisie. Pour cela, cliquez sur le triangle noir à côté de la cellule, puis sélectionnez l’option Modifier la formule.
Les séries de profils de toutes les sections normalisées sont également enregistrées dans la bibliothèque avec des paramètres. Vous pouvez les activer lors de la définition de la section dans l’onglet 'Base' à l’aide de la case à cocher Optimisation.
Par la liaison des paramètres aux valeurs d’entrée et l’activation des séries de sections, le modèle unique devient une « famille de modèles ». Pour cette famille multidimensionnelle, une tâche d’optimisation existe dès qu’une des conditions suivantes est remplie :
- Au moins un paramètre utilisé dans le modèle présente dans la liste 'Paramètres globaux' l’un des types de définition Optimisation (Optimisation, Optimisation | Croissant, Optimisation | Décroissant), dont le domaine d’action (minimum, maximum, pas) est défini (voir l’image Définir des paramètres globaux pour l’optimisation).
- Pour au moins une section utilisée dans le modèle, la propriété "Optimisation" est activée (voir l’image Activer la série de sections pour l’optimisation).
La tâche d’optimisation elle-même est organisée et lancée dans la boîte de dialogue 'Paramètres d’optimisation'.
