Parametr optimalizace

V průběhu optimalizačního procesu je pro model závislý na optimalizačních parametrech hledáno nastavení parametrů, které co nejlépe dosaženého optimalizačního cíle. Optimalizační parametry jsou – podobně jako běžné parametry pro Parametrizovaný vstup – organizovány v seznamu parametrů. Tento seznam můžete otevřít funkcí Globální parametry v menu 'Upravit'.

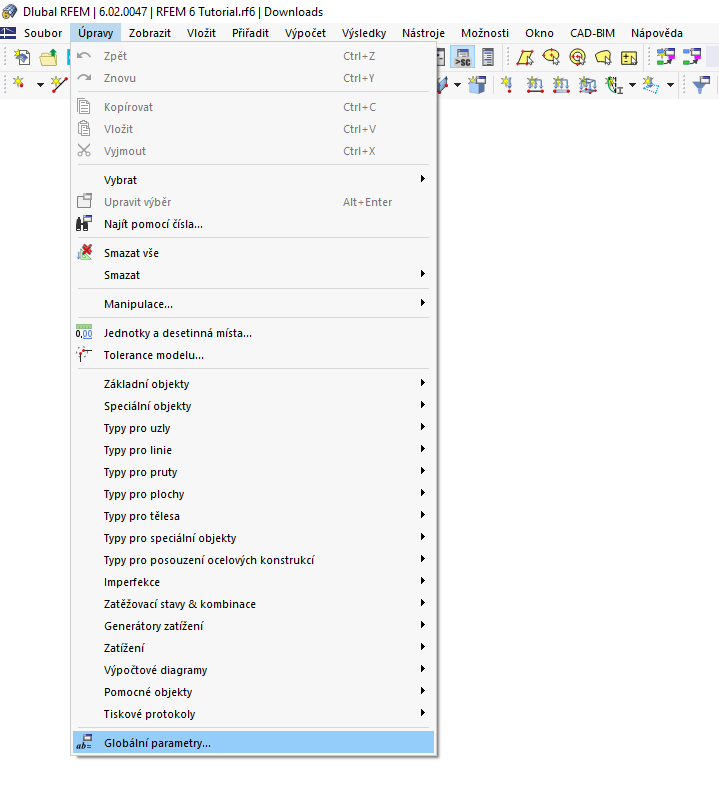

Otevření globálních parametrů

Pokud jste v základních údajích aktivovali přídavný modul Optimalizace & Odhad nákladů / CO2 emisí, jsou v seznamu 'Globální parametry' odemčené tři nové typy definic parametrů, které umožňují individuálně řídit optimalizační úlohu pro každý parametr.

• Addon Optimalizace & odhad nákladů / Odhad emisí CO2

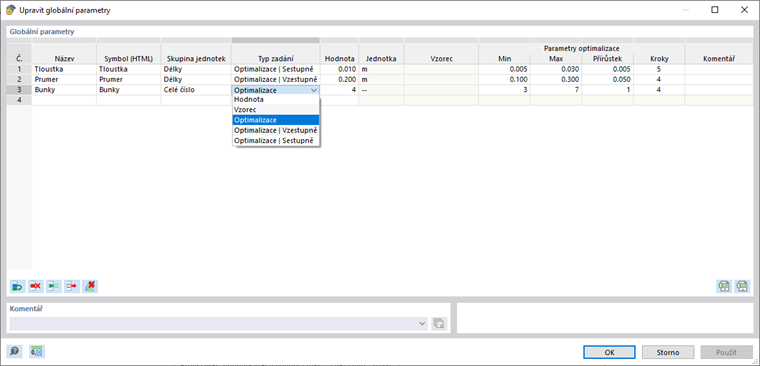

Definování globálních parametrů pro optimalizaci

• Optimalizace: Optimální řešení je hledáno v každém směru účinkování parametru.
• Optimalizace | Vzestupně: Řešení je v kladném směru účinkování parametru.
• Optimalizace | Sestupně: Řešení je v záporném směru účinkování parametru.

Pro každý optimalizační parametr zadejte 'Název' a HTML-'Symbol', jak jste zvyklí u běžných parametrů. Poté vyberte 'Skupinu jednotek' parametru v seznamu. Pro každý parametr, který má být optimalizován, vyberte jeden ze tří typů definice 'Optimalizace' (viz obrázek Definovat globální parametry pro optimalizaci).

'Velikost' reprezentuje před optimalizací libovolný uživatelský vstup: Musí pouze ležet mezi optimalizačními parametry 'Min' a 'Max'. V průběhu optimalizačního procesu je tato hodnota postupně upravována a též graficky na modelu zobrazována. Jakmile je dosaženo optimalizačního cíle, je 'Velikost' ztotožněna s výsledkem optimalizační úlohy.

V zbývajících sloupcích můžete stanovit 'Optimalizační parametry'.

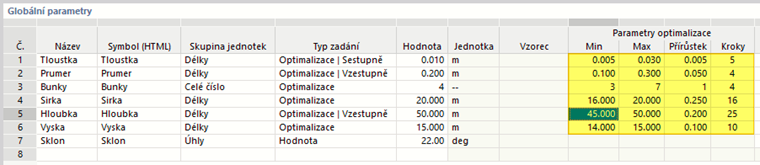

Zadání parametrů optimalizace

Pro optimalizační proces jsou nutné následující zadání:

• Min: Tato hodnota určuje dolní limit parametru. Nesmí být větší než samotná 'Velikost'.
• Max: Tato hodnota určuje horní limit parametru. Nesmí být menší než samotná 'Velikost'.
• Inkrement: Optimalizace probíhá po krocích ve vzdálenostech zadaných zde.
• Kroky: Z vzdáleností (inkrementů) a minimálních a maximálních hodnot plyne počet kroků, které jsou při optimalizaci pro parametr možné.

Sloupce 'Inkrement' a 'Kroky' působí interaktivně: Pokud změníte jednu hodnotu, automaticky se přizpůsobí druhý sloupec.

V různých vstupních dialozích hlavního programu RFEM a RSTAB je možnost nahrazení těchto proměnlivých parametrů místo pevné hodnoty v modelu. Tato funkce je přístupná v kontextovém menu vstupního pole. Klikněte na černý trojúhelník vedle buňky a vyberte možnost Upravit vzorec.

Použití globálních parametrů při zadávání modelu

Také řady průřezů všech standardizovaných profilů jsou v knihovně uložené s parametry. Tyto můžete při definování průřezu aktivovat v kartě 'Základ' zaškrtávacím polem Optimalizace.

Aktivace průřezových řad pro strukturovanou optimalizaci

Díky propojení parametrů s vstupními hodnotami a zapnutím řad průřezů se jednoznačný model mění na "modelovou řadu". Pro tuto více rozměrnou řadu je zadána optimalizační úloha, jakmile je splněna jedna z následujících podmínek:

• Nejméně jeden ve modelu použitý parametr má v seznamu 'Globální parametry' jeden z definičních typů Optimalizace (Optimalizace, Optimalizace | Vzestupně, Optimalizace | Sestupně), jehož oblast účinku (minimum, maximum, krok) je popsána (viz obrázek Definovat globální parametry pro optimalizaci).
• Pro alespoň jeden ve modelu použitý průřez je aktivována vlastnost "Optimalizace" (viz obrázek Aktivovat řadu průřezů pro optimalizaci).

Samotná optimalizační úloha je organizována a spuštěna v dialogu 'Nastavení optimalizace'.
