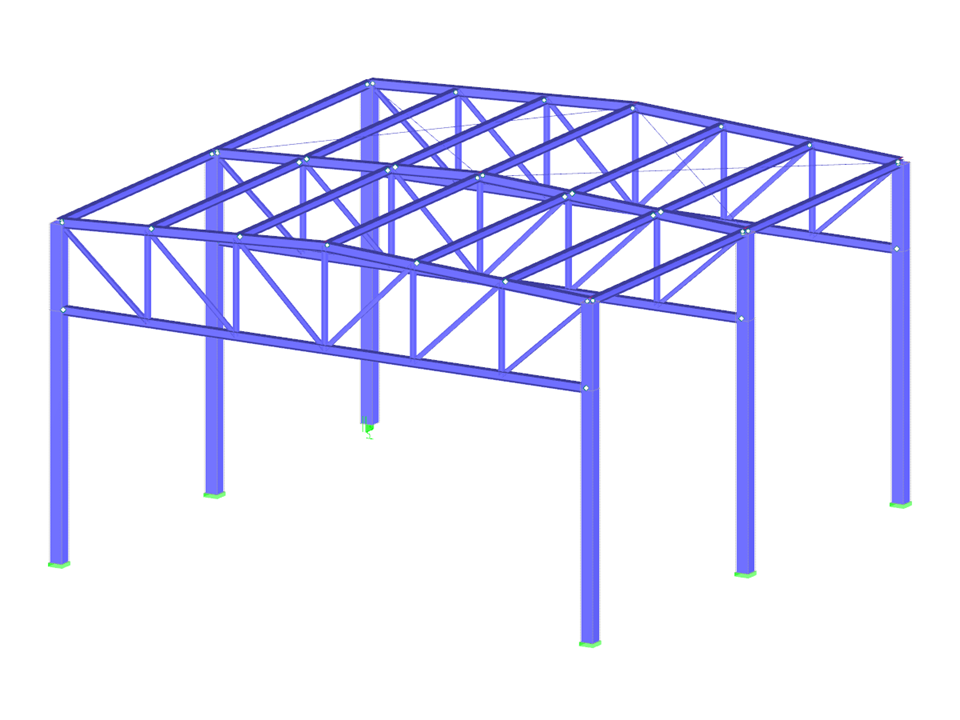

Halle en acier avec treillis
| Nombre de nœuds | 48 |
| Nombre de lignes | 99 |
| Nombre de barres | 99 |
| Nombre de cas de charge | 11 |
| Nombre de combinaisons de charges | 52 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 31,948 t |
| Cotation fonctionnelle | 19,125 x 19,375 x 11,437 m |
| Version du logiciel | 5.24.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Webinaire
Webinaire
Foire aux questions (FAQ)
Foire aux questions (FAQ)
Fonctionnalité de produit
Fonctionnalité de produit
.png?mw=350&hash=22d4cc5696e7961e8d9ee2a7db1c2f74839b0477)
- Vérification des types de poteau suivants :
- Poteau articulé, avec maintien élastique de la tête ou de la semelle
- Support (en option) avec maintien élastique de la semelle
- Entrée de géométrie simple avec graphiques illustrés
- Bibliothèque complète de matériaux
- Attribution des classes de service du cadre et spécification des catégories de classe de service
- Paramètres détaillés de la vérification de la résistance au feu
- Définition de la déformation limite pour la vérification à l'ELS
- Détermination des rapports de calcul, des efforts d'appui et des déformations
- Pour la vérification selon l'EC 5 (EN 1995), les annexes nationales (AN) suivantes sont disponibles:
-
DIN EN 1995-1-1/NA:2013-08 (Allemagne) -
NBN EN 1995-1-1/ANB:2012-07 (Belgique) -
DK EN 1995-1-1/NA:2011-12 (Danemark) -
SFS EN 1995-1-1/NA:2007-11 (Finlande) -
NF EN 1995-1-1/NA:2010-05 (France) -
UNI EN 1995-1-1/NA:2010-09 (Italie) -
NEN EN 1995-1-1/NB:2007-11 (Pays-Bas) -
ÖNORM B 1995-1-1:2015-06 (Autriche) -
PN EN 1995-1-1/NA:2010-09 (Pologne) -
SS EN 1995-1-1 (Suède) -
STN EN 1995-1-1/NA:2008-12 (Slovaquie) -
SIST EN 1995-1-1/A101:2006-03 (Slovénie) -
CSN EN 1995-1-1:2007-09 (République tchèque) -
BS EN 1995-1-1/NA:2009-10 (Royaume-Uni) - Génération automatique des charges de vent et de neige
- Multiples options de réductions selon la norme sélectionnée
- Export direct des données dans MS Excel
- Langages du programme : anglais, allemand, tchèque, italien, espagnol, français, portugais, polonais, chinois, néerlandais et russe
- Rapport d'impression vérifiable avec toutes les vérifications requises. Rapport d'impression disponible dans plusieurs langues de sortie; par exemple, anglais, allemand, français, italien, espagnol, russe, tchèque, polonais, portugais, chinois et néerlandais.
- Import direct de fichiers stp à partir de différents programmes de CAO
Dans le module RX-TIMBER Columns les spécifications suivantes peuvent être définies pour le calcul :
- Sélection des types de vérification à effectuer (ELU, ELS, résistance au feu)
- Décision si les forces d'appui et les déformations sont à déterminer
- Détermination des paramètres pour la vérification de la protection incendie selon la méthode simplifiée
Une fois le calcul terminé, les résultats des vérifications effectuées, y compris toutes les valeurs intermédiaires requises, sont affichés dans des tableaux de résultats clairement organisés selon différents critères.
La transparence de toutes les vérifications est garantie grâce aux détails affichés dans le programme. De plus, il est possible d'afficher la distribution des résultats pour chaque position x du poteau. Ainsi, les déformations et les efforts internes individuels peuvent être affichés.
Des vérifications avec des détails de calcul et des diagrammes de résultats sélectionnés peuvent être ajoutés au rapport d'impression, fournissant ainsi une documentation claire. Vous avez la possibilité de sélectionner les données de calcul qui seront incluses dans le rapport.
Il existe différentes options pour la modélisation des poteaux. Les représentations graphiques facilitent l'entrée de la géométrie. Les modifications sont immédiatement prises en compte et appliquées. La catégorie de bois appropriée peut être sélectionnée dans la bibliothèque de matériaux. Les classes de résistance du bois lamellé-collé, du peuplier et du bois résineux sont disponibles telles que définies dans les normes correspondantes.
De plus, vous pouvez créer une classe de résistance avec des propriétés de matériau définies par l'utilisateur afin d'élargir la bibliothèque. Les cas de charge entrés peuvent être contrôlés graphiquement et combinés automatiquement dans des combinaisons de charge.
