Manuel en ligne RFEM | Surfaces

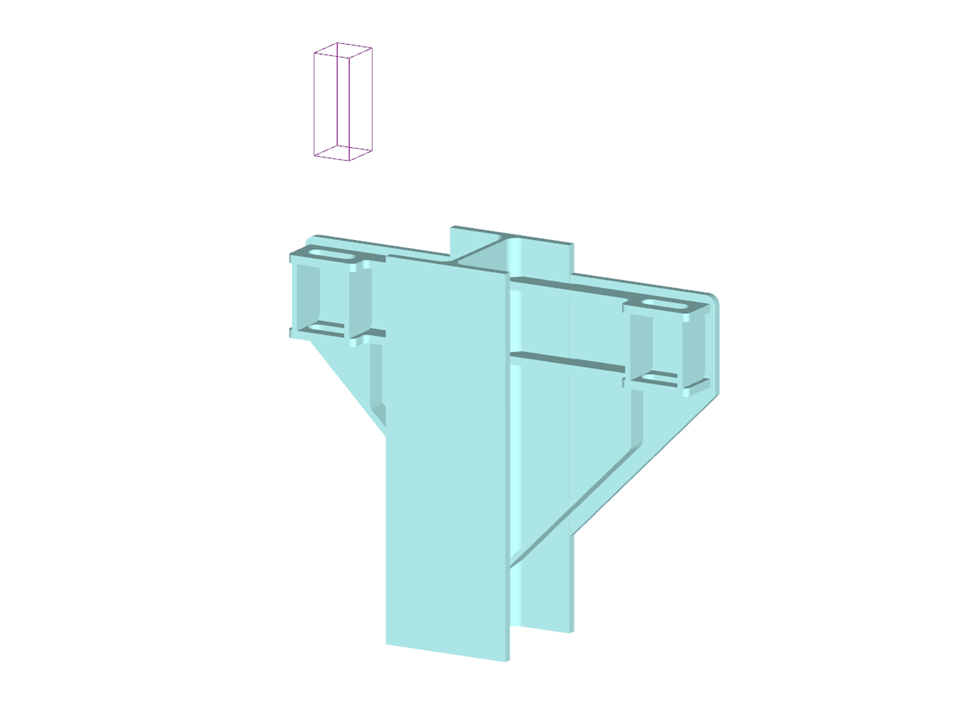

Modèle de solide 3D dans RFEM
| Nombre de nœuds | 322 |
| Nombre de lignes | 408 |
| Nombre de surfaces | 162 |
| Nombre de solides | 13 |
| Nombre de cas de charge | 1 |
| Poids total | 0,096 t |
| Cotation fonctionnelle | 0,833 x 0,348 x 0,842 m |
| Version du logiciel | 5.24.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
